PCI przedłużacz - PCI riser

Dzisiaj jest: 2026-06-25 Aktualizacja dnia: 2026-06-22 16:56:08

Mity, mity, internetowe doniesienia - i pytania czy riser istnieje (w sensie czy działa), jak go się stosuje, czy karty grzeją sie mocniej itp. Postanowiłem sprawdzić na własnych komputerach - właściwie to zostałem zmuszony, bo jedna moja para serwerów posiadała tylko po jednym gnieździe internetowym i to w dodatku Realteka (te karty współpracują naprawdę niezykle słabo z FreeBSD). Zdecydowałem się na dodanie karty z dwoma portami Intela (w celu utworzenia LAGG) - ale oczywiście obudowy M350 nie dają żadnej szansy na zmieszczenie takiej konstrukcji. Miniaturowa obudowa nie przewiduje montowania w niej karty PCI-e.

Zakupu 4 taśm przedłużaczy dokonałem na Aliexpressie - po kilkanaście złotych za sztukę, do tego trzeba było dwa miesiące cierpliwości w oczekiwaniu na przesyłkę. Zamówione risery są przeznaczone tylko dla 4 kanałów PCI-e i mają długość ok. 180 mm każdy - jak się później okazało jest to długość łącznie z gniazdami i wtykami. Dlatego moja zapobiegliwość, dzIęki której kupiłem od razu po dwa przewody na komputer, okazała się być uzasadniona. Risery spięte są szeregowo (co widać na załączonych zdjęciach, wyprowadzone przez otwór portu równoległego). Małe czarne pudełko zewnętrzne kryje karty sieciowe i jest połączone riserem z główną obudową - nie jest potrzebny kabel zasilania, PCI-e dostarcza jak wiadomo także zasialnie. Warto zwrócić uwagę, że trzeba było wykonać po dwa zagięcia 90 stopni (poprzeczne i podłużne) dla każdego kabla.

Podsumowanie: działa. Jakies dodatkowe komentarze? Nie, po prostu działa, pomimo, że przedłużacz ma w sumie ok. 350 mm. Być może karta graficzna powodowałaby problemy, ale sieciówka - żadnych.
.
Od roku 2020 lipiec

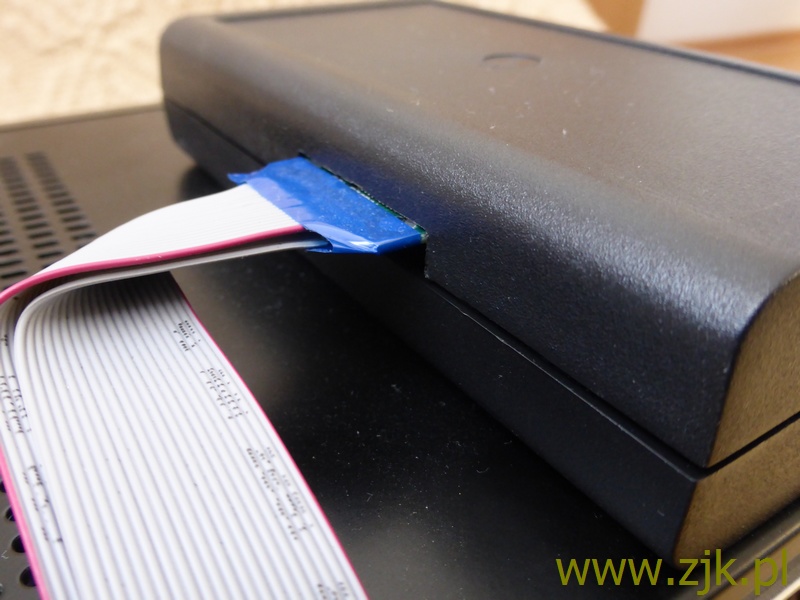

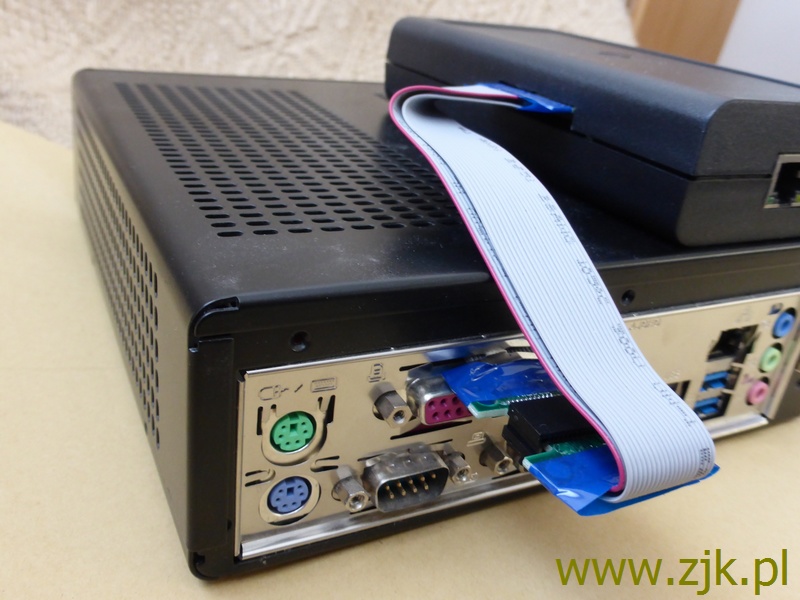

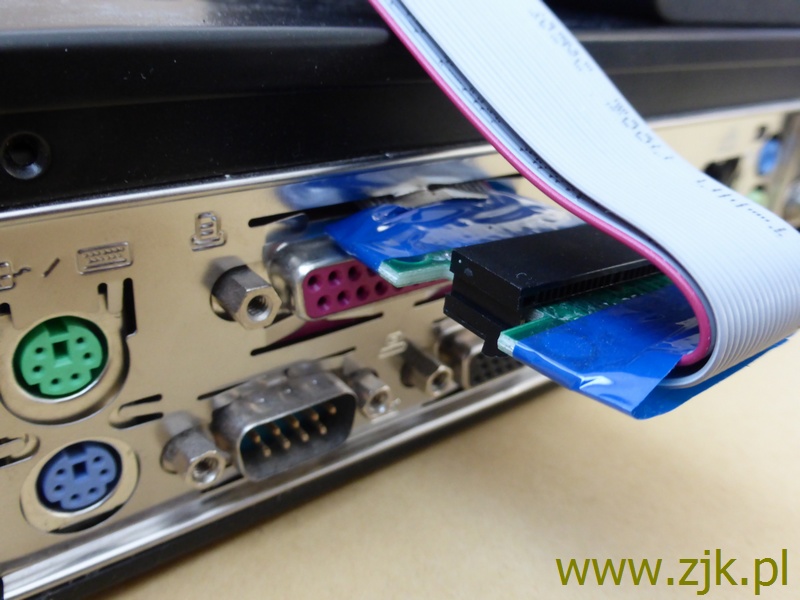

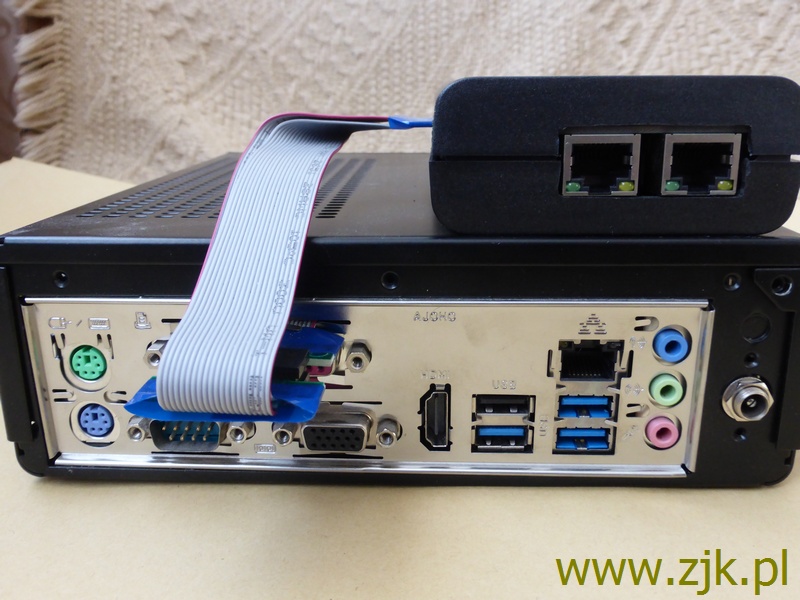

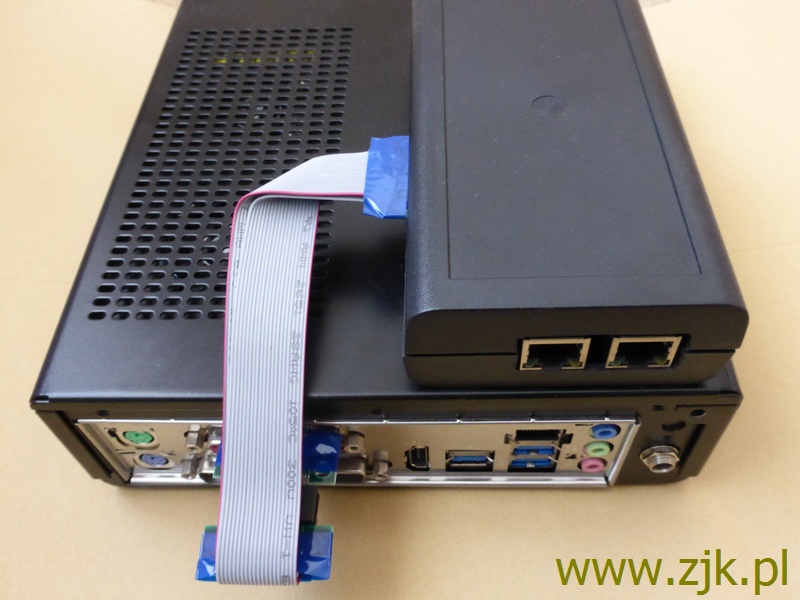

Zdjęcia sposobu wykorzystania przedłużacza PCI-e: komputer główny połaczony riserem z kartą sieciową w mniejszej obudowie.
.

# Tekst PL

EN Tekst #

PCI extender - PCI riser

Today is: 2026-06-25 Updated on: 2026-06-22 16:56:08

Myths, myths, internet reports - and questions whether a riser exists (in the sense of whether it works), how it is used, whether cards run hotter, etc. I decided to test it on my own computers - in fact, I was forced to, because one pair of my servers had only a single network port and, on top of that, a Realtek one (these cards work extremely poorly with FreeBSD). I decided to add a dual-port Intel card (to create a LAGG) - but of course the M350 cases provide no chance of fitting such a construction inside. The miniature enclosure was not designed to accommodate a PCI-e card.

I purchased 4 riser cables from Aliexpress - for a dozen or so złoty each, plus two months of patience waiting for delivery. The ordered risers support only 4 PCI-e lanes and are approximately 180 mm long each - as it later turned out, this length includes the sockets and plugs. Therefore my foresight, thanks to which I bought two cables per computer immediately, proved justified. The risers are connected in series (as can be seen in the attached photos), routed through the opening of the parallel port. The small black external box contains the network cards and is connected to the main enclosure via the riser - no separate power cable is required, as PCI-e also provides power. It is worth noting that two 90-degree bends (crosswise and lengthwise) had to be made for each cable.

Summary: it works. Any additional comments? No, it simply works, despite the fact that the extender is approximately 350 mm long in total. Perhaps a graphics card would cause problems, but a network card - none at all.
.
Since July 2020

Photos showing the use of a PCI-e extender: the main computer connected via a riser to a network card in a smaller enclosure.
.
