Czy
da się zbudować profesjonalne Datacenter bez korporacyjnej chmury?
W dzisiejszych czasach sieć jest zdominowana przez wielkie
korporacje, reklamy i skrypty śledzące. Internet może jednak wyglądać
inaczej. Od 24 lat rozwijana jest w pełni
niezależna, prywatna infrastruktura serwerowa zjk.pl,
która stanowi dowód na to, że wolny i bezpieczny
cyfrowy świat wciąż istnieje. To nie jest zwykły komputer stojący w
kącie, ale zaawansowany ekosystem oparty na systemie FreeBSD.
Dla osób szukających inspiracji,
studentów informatyki czy pasjonatów technologii,
strona ta stanowi praktyczne studium przypadku. Przedstawia ona, jak w
realnym środowisku funkcjonują rozwiązania klasy Enterprise:
Fundamenty i bezpieczeństwo: Implementacja
najwyższych standardów bezpieczeństwa stron (HTTP/3,
rygorystyczne nagłówki SSL/TLS),
niezależny i odporny na spam system pocztowy oraz aplikacje odizolowane
w bezpiecznych kontenerach (Jails). Wysoka
dostępność (HA): Architektura klastrowa oparta na protokole CARP
oraz load balancerze HAProxy, eliminująca przerwy w
działaniu usług w przypadku awarii sprzętu. Zarządzanie
pamięcią masową: Skalowalna i bezpieczna przestrzeń na dane
zrealizowana za pomocą systemu plików ZFS
oraz rozproszonych systemów MooseFS i
obiektowego SeaweedFS.
Poniższy opis to unikalny zapis drogi – od pojedynczego
serwera do rozproszonej architektury. To techniczna dokumentacja tego,
jak nowoczesna sztuka UNIX-owa funkcjonuje w
praktyce.
redundancja
wybranych usług i komponentów infrastruktury,
OPNsense
HA (master/slave + CARP),
dwa
niezależne łącza ISP,
LACP/LAGG
dla kluczowych połączeń sieciowych,
serwery
fizyczne i wirtualne,
storage,
backup i monitoring,
systematyczne
aktualizacje sprzętu i oprogramowania (tryb ciągły, restarty po
istotnych aktualizacjach bez względu na uptime),
możliwość
hostowania własnych domen i usług.
Powyższy
schemat i opis poniżej mają charakter poglądowy (ze względów
bezpieczeństwa).

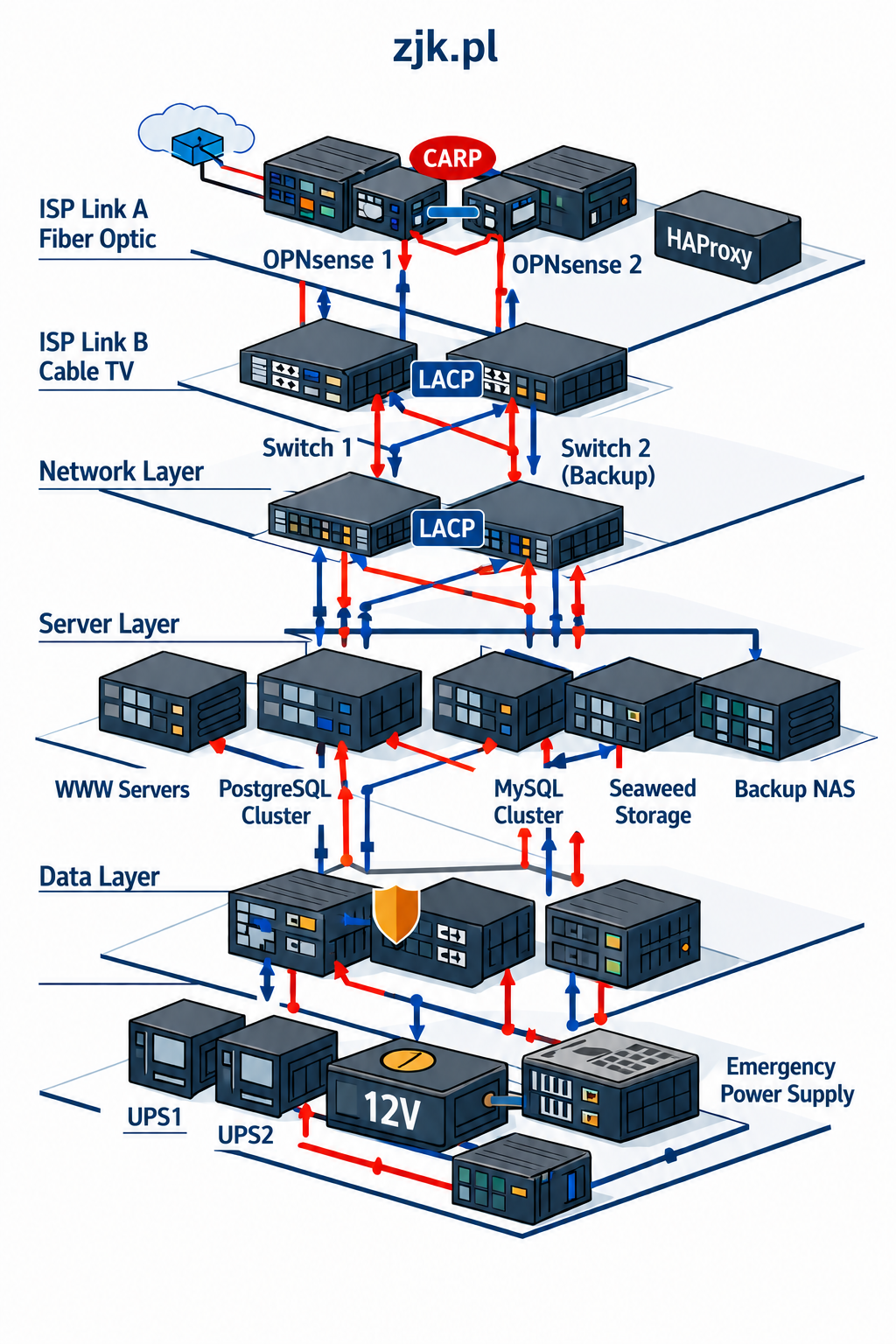

C.
Architektura infrastruktury
Poniższe
schematy i opisy mają charakter poglądowy ze
względów bezpieczeństwa.
Stabilna sieć
i rozproszona przestrzeń: Architektura odporna na awarie
Prawdziwa inżynieria zaczyna się tam, gdzie kończy się pojedynczy dysk
i jeden serwer. Budowa niezawodnego środowiska wymaga skutecznego
zarządzania rosnącym wolumenem danych, spięcia dwóch
niezależnych ISP oraz zapewnienia ciągłości działania usług, nawet w
przypadku awarii fizycznej maszyny.
Ten rozdział
to szczegółowy opis topologii i struktury zjk.pl.
Przedstawia on architekturę pozbawioną pojedynczych punktów
awarii (SPOF), w której warstwa sieciowa opiera się na
firewallach OPNsense HA (CARP) oraz agregacji łącz LACP/LAGG. Kluczowym
elementem tej konfiguracji jest wysoce skalowalna pamięć masowa,
zrealizowana w oparciu o systemy MooseFS oraz obiektowy SeaweedFS.
Poniższy materiał dokumentuje, jak te zaawansowane rozwiązania
magazynowania danych i replikacji funkcjonują w codziennej praktyce
produkcyjnej klastra.

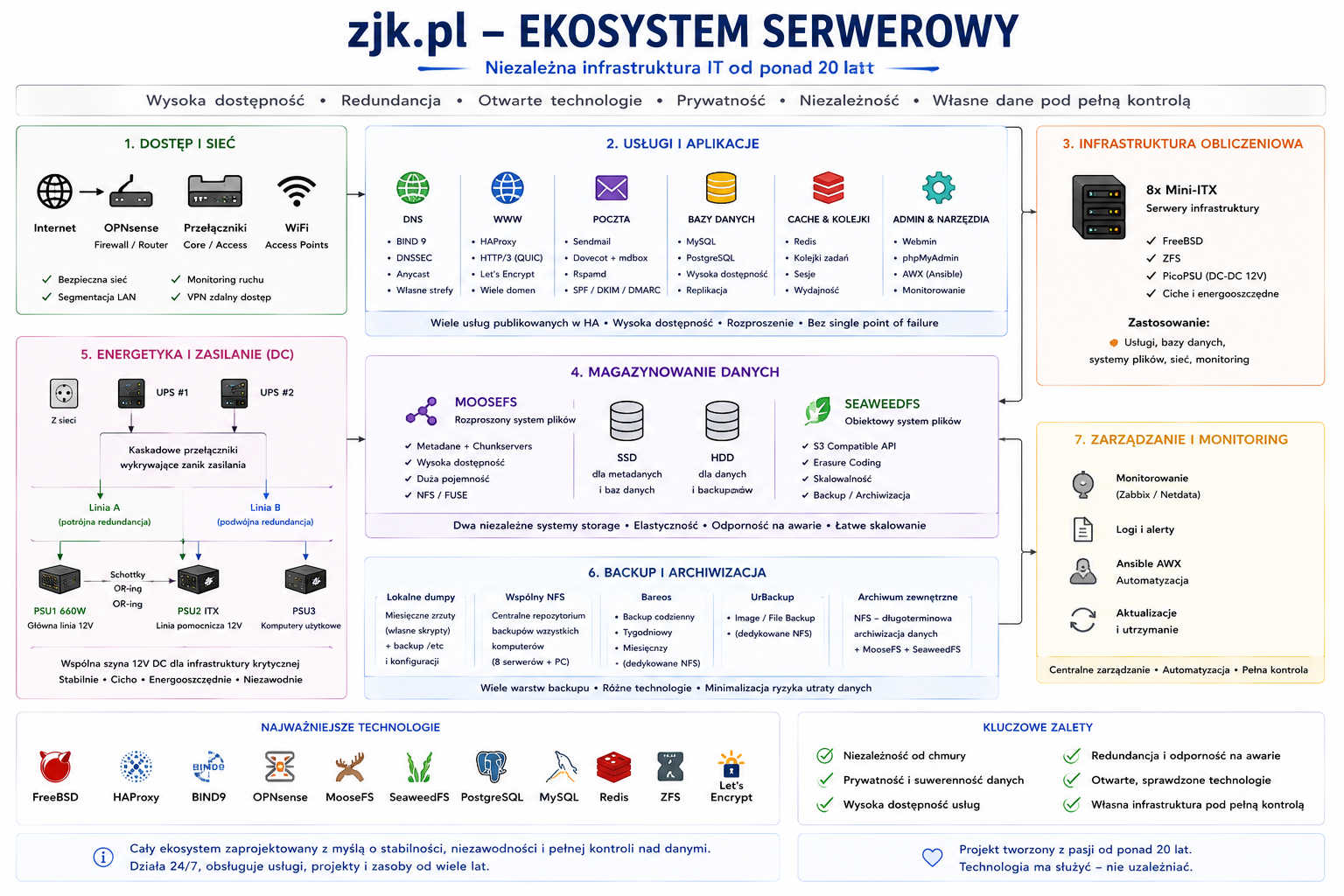

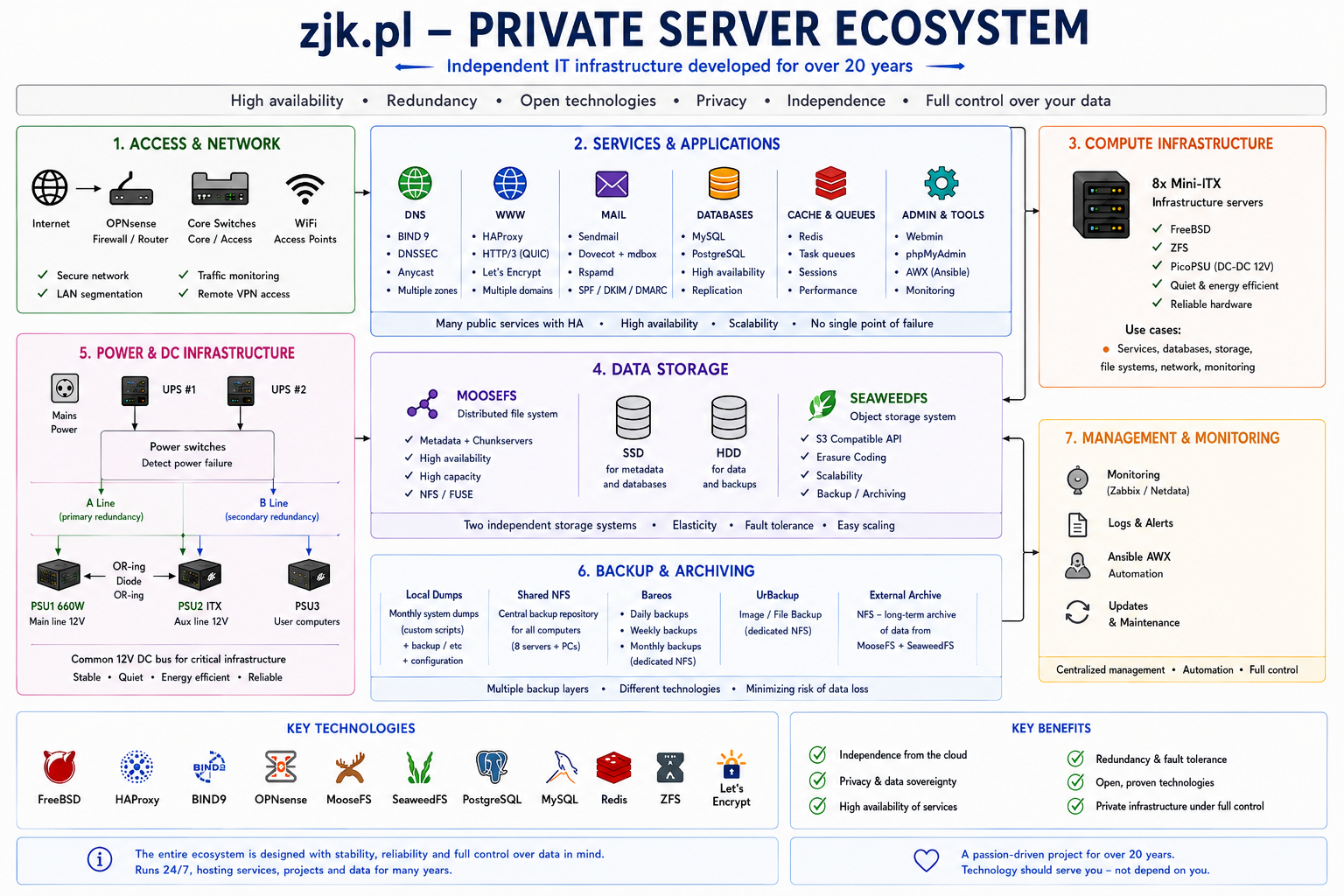

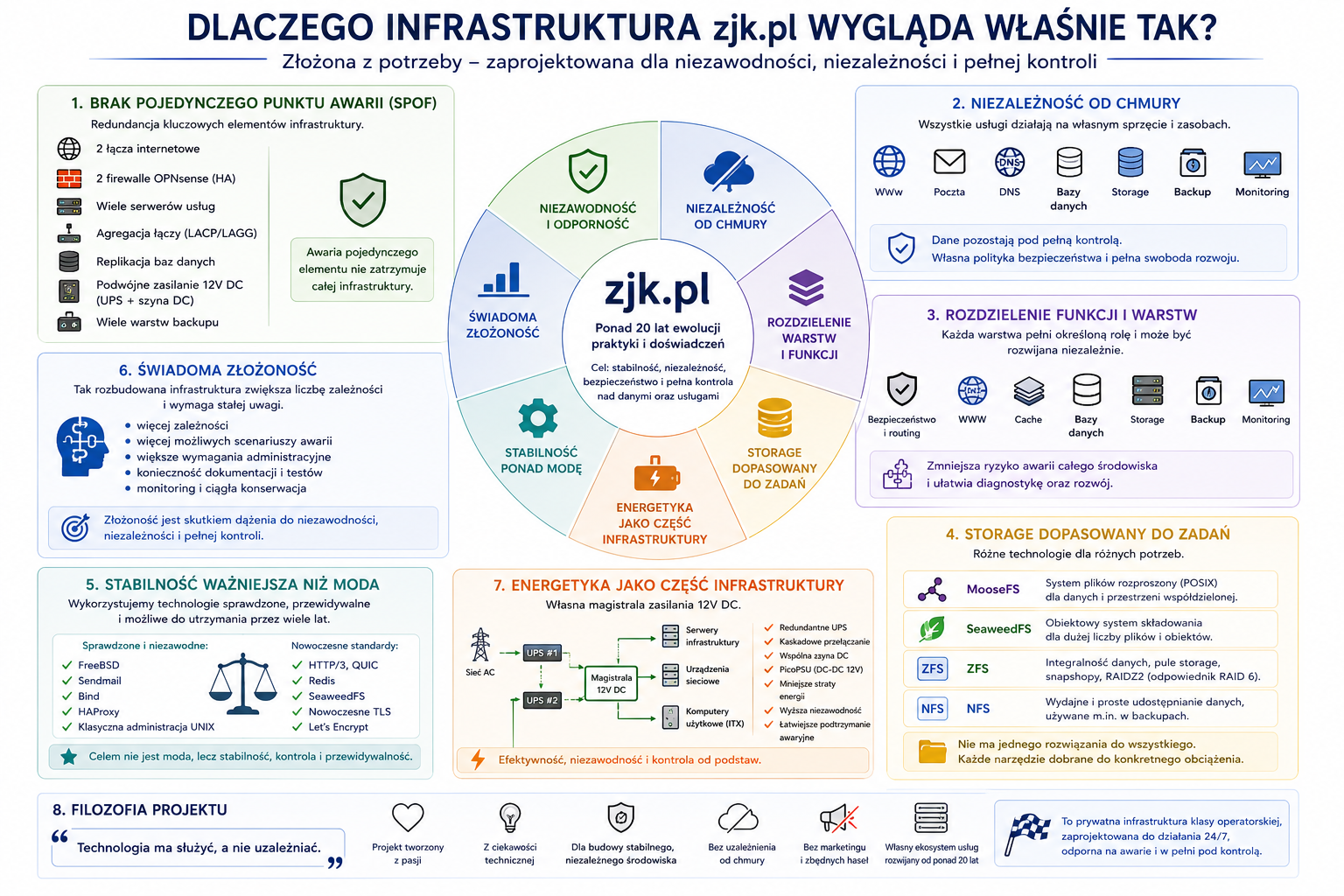

Opis ekosystemu
serwerowni zjk.pl: "ekosystem", jak zjk.pl działa jako całość z
podkreśleniem najważniejszych technologii.
D.
Infrastruktura składa się z następujących warstw:
D.1
Warstwa brzegowa (Edge Layer) - komunikacja ze światem
OPNsense
HA (master/slave),
CARP
failover,
dwa
niezależne łącza ISP,
routing
i automatyczne przełączanie awaryjne,
firewall
/ NAT / filtrowanie,
HAProxy
/ reverse proxy,
TLS
termination,
HTTP/3
/ QUIC.

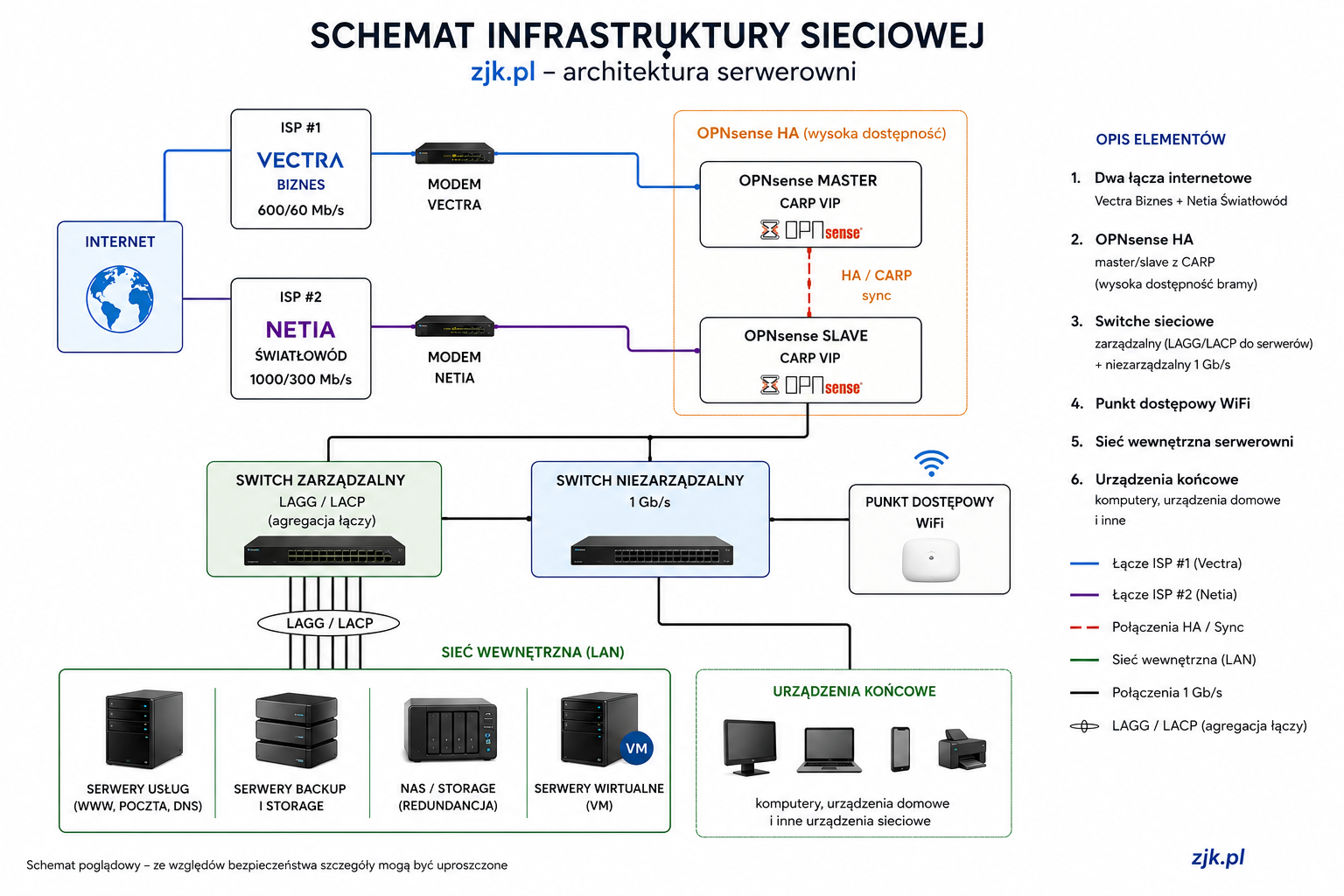

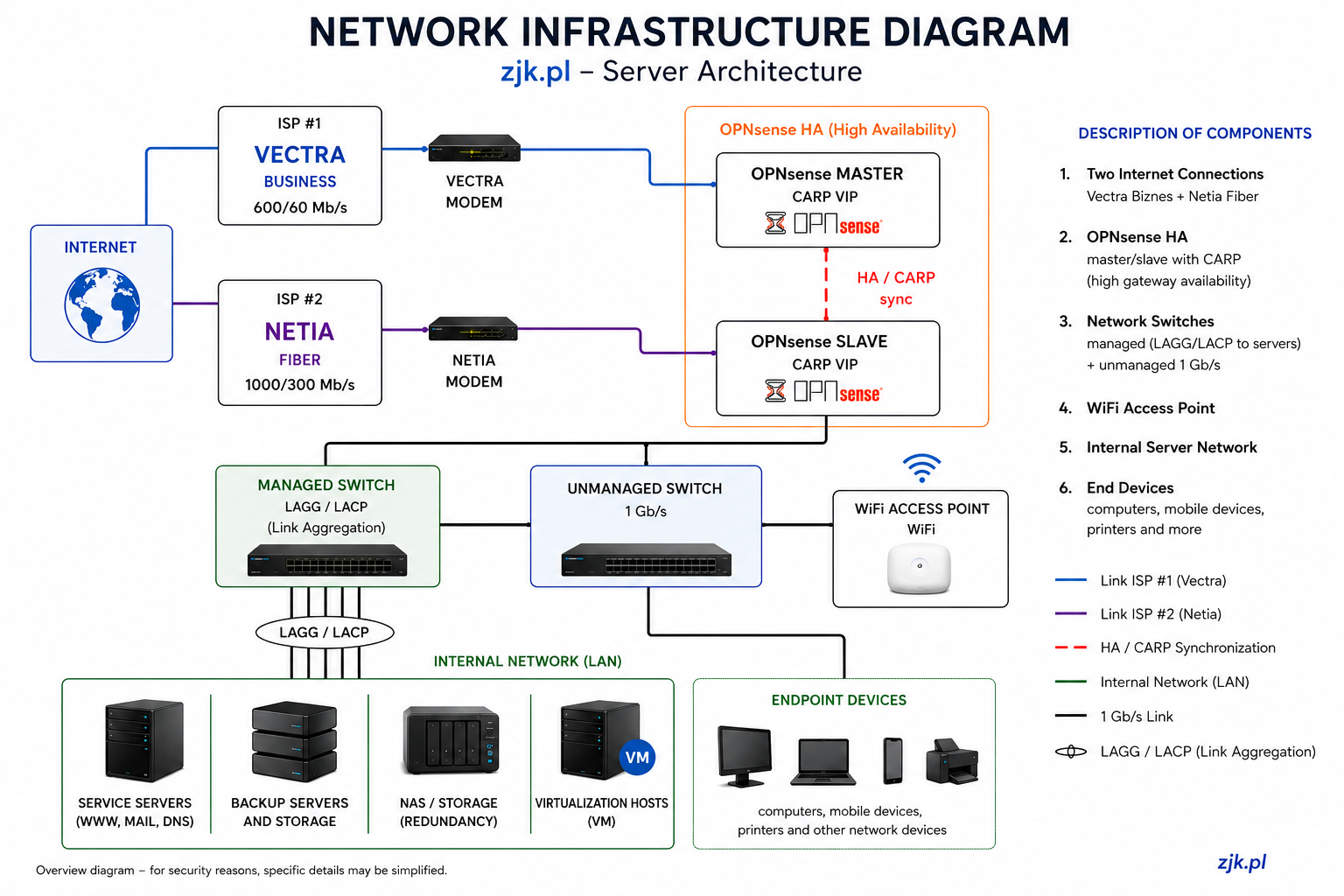

D.1.1 Opis brzegowy:
a.
warstwa składa się z dwóch modemów
różnych dostawców Internetowych, b.
dwóch komputerów z OPNsense - z włączonym CARP i
tryblem Master-Slave. Schemat ilustruje ten system: 2 modemy Vectra i
Netia, 2 x OPNsense, c. ale obejmuje warstwę następną -
sieci: dwa switche zarządzalny i zwykły oraz punkt WiFi.
a.
LAGG/LACP łączy serwery ze switchem zarządzalnym 2x1Gb/s,
b. jednak w wybranych miejscach pojawia się jeszcze LAGG w trybie
failover oraz loadbalance.
monitoring
- m.in. Monitorix, Mrtg, Ganglia, Symon,
logowanie
/ syslog,
DNS,
reverse
proxy aplikacyjne,
HA
usług.

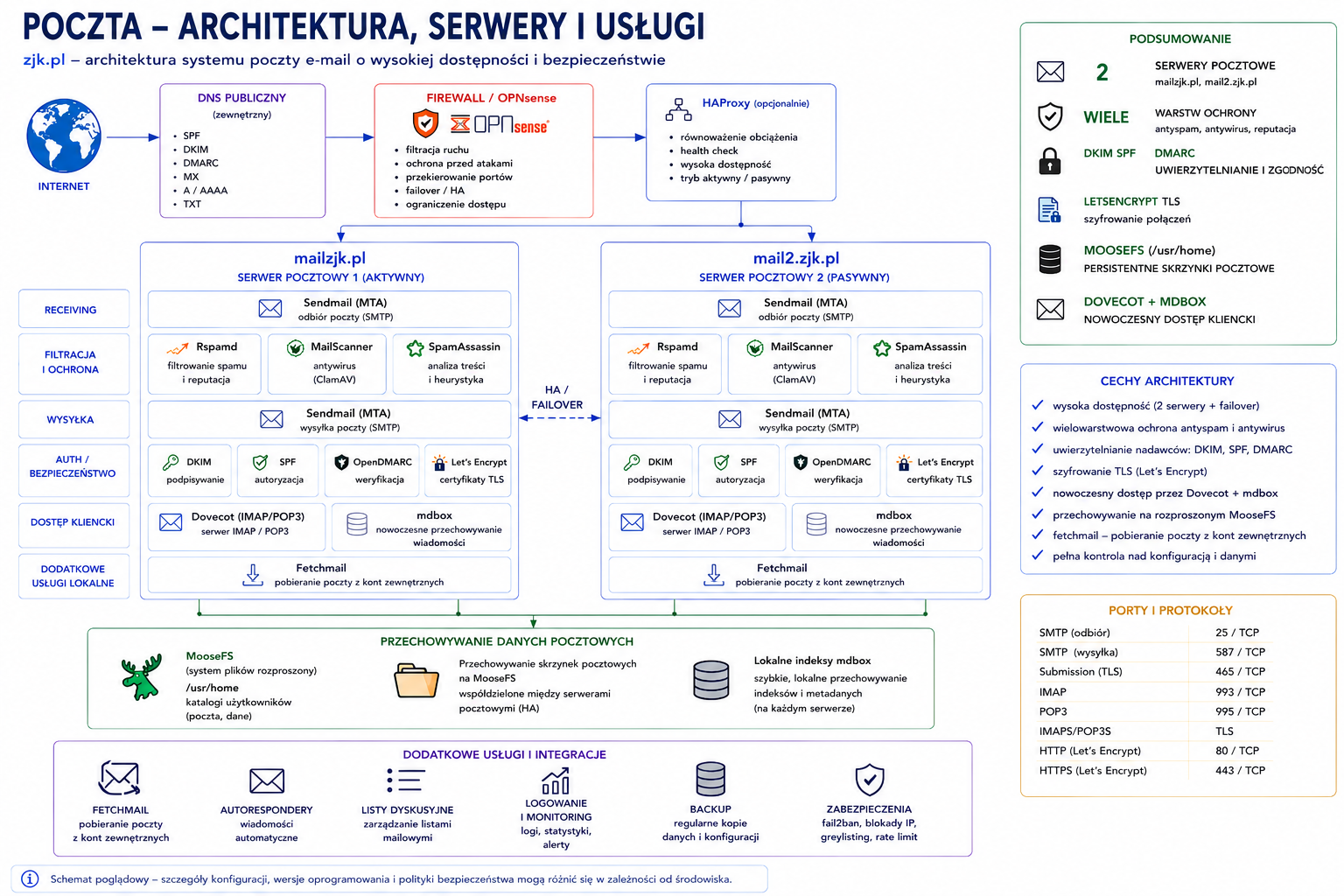

D.3.1 Opis poczty:
a.
dwa serwery pocztowe mail.zjk.pl (mai1.zjk.pl) i mail2.zjk.pl, na
obydwu pracują Sendmaile + wszelkie programy bezpieczeństwa: rspamd,
Mailscanner, spamassasin oraz fetchmail razem z mechanizmami:
DKIM, SPF, openDMARC i kluczami LetsEncrypt. b. na poziomie
dostępu klienckiego jest to dovecot z bardzo nowoczesnym mdbox (i
ciekawostka: poczta działa na montowanym z Moosefs /usr/home z
oddzielnym katalogiem szybkich lokalnych indeksów).

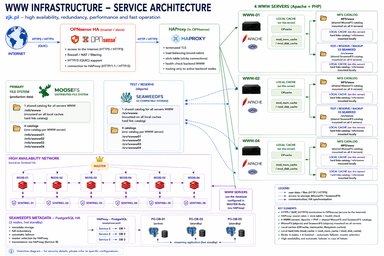

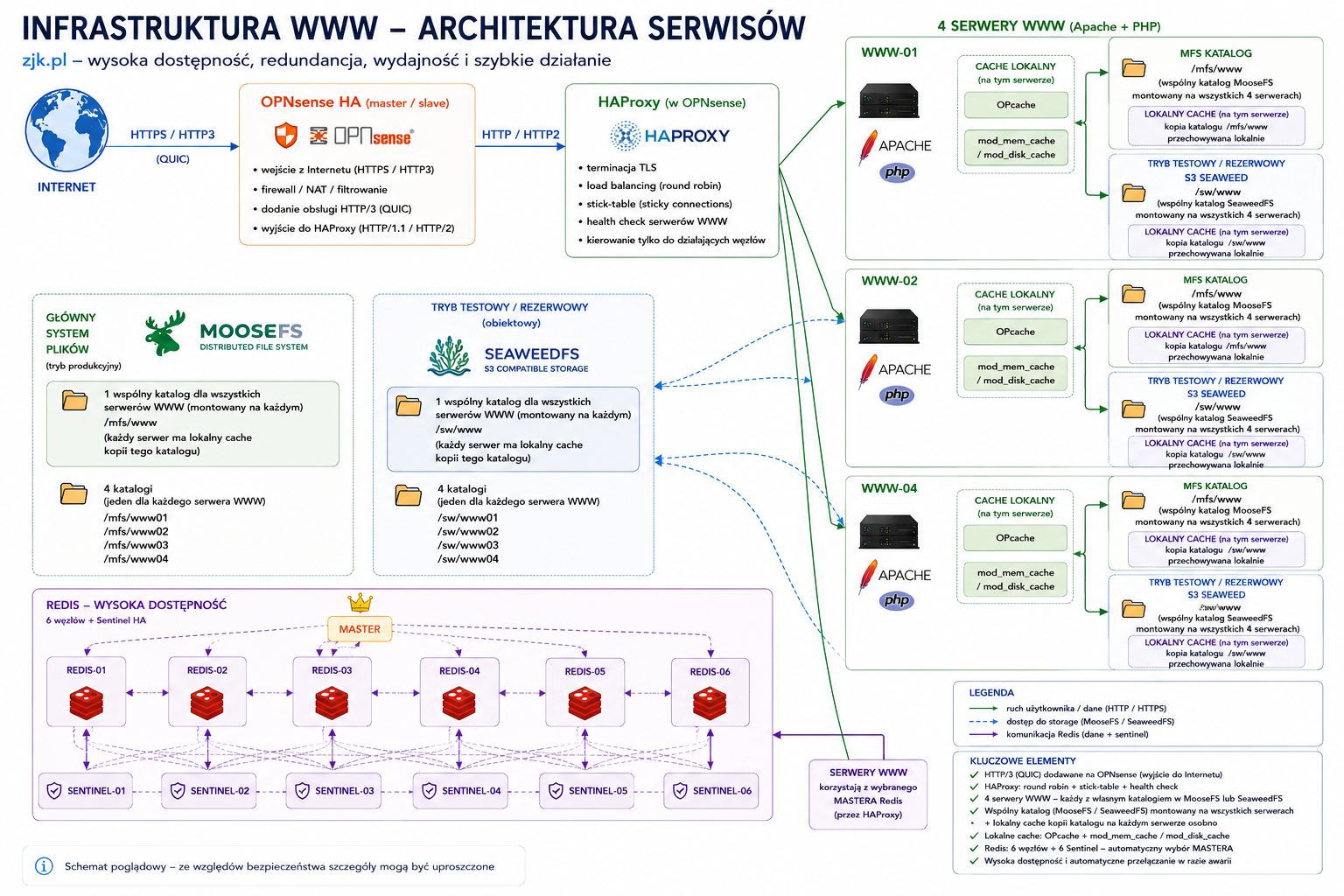

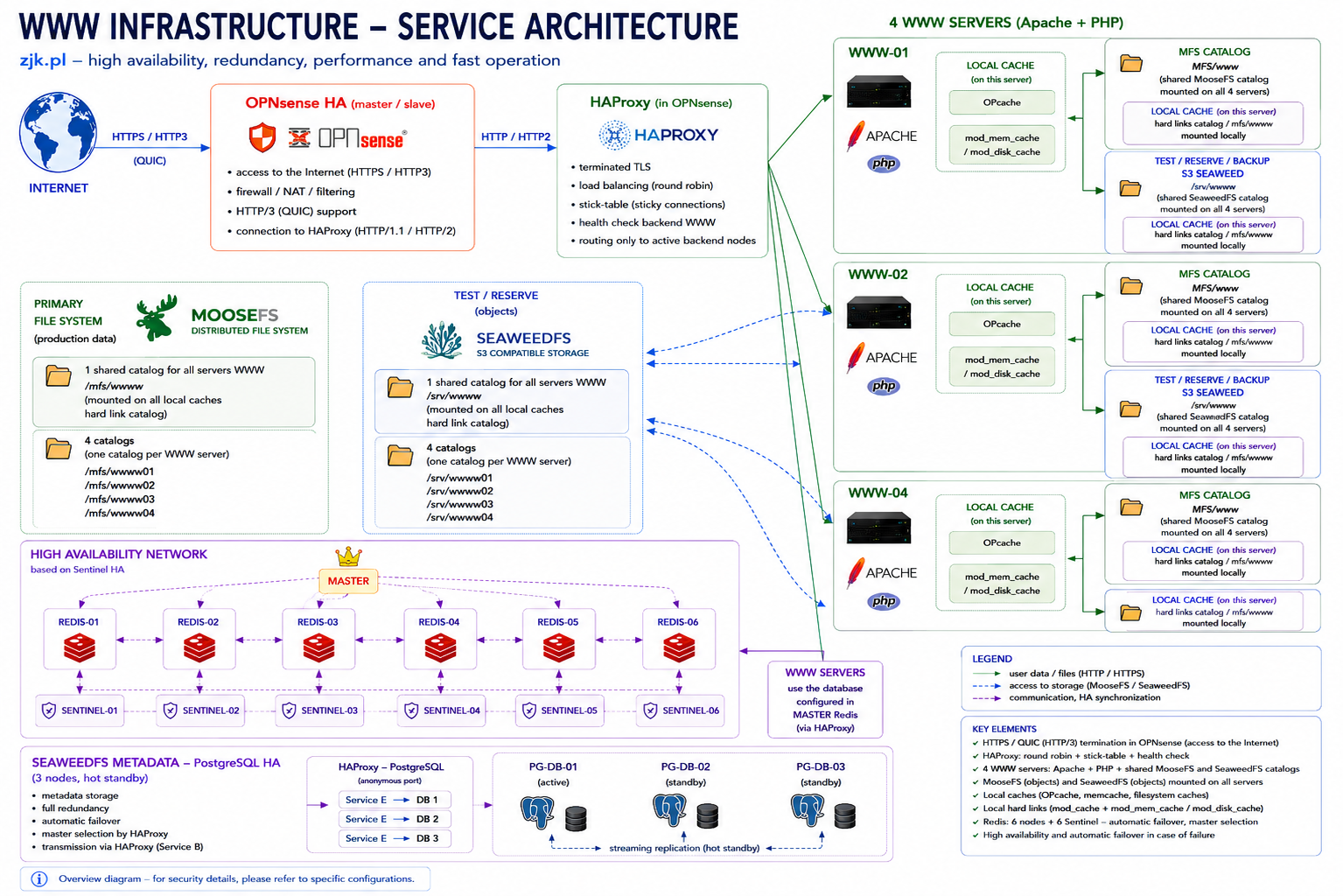

D.3.2 Opis klastra WWW:
Podaję
opis przepływu danych: a. dane przychodzą na
OPNsense, b. stamtąd HAproxy kieruje je metodą
Round-Robin ze sticky connections do c. 4
serwerów www (sprawdzając, który aktualnie jest
dostępny), d. 4 serwery korzystają z katalogów
udostępnionych na MooseFS (1 serwer jeden katalog ) e. lub
(tryb testowy/rezerwowy) 4 SeaweedFS (tam podobnie: 1 katalog 1
filler), f. cache - lokalne przy każdym serwerze:
opcache i moduł apache memory/diskcache, g. oraz redis
- redis jest skomplikowany, to jest 6 maszyn z jedną wybraną
na master przez 6 sentineli - synchronizacja działania odbywa
się przez HAproxy na OPNsense i z wybranego mastera korzystają
serwery www, h. OPNsense dodaje protokół HTTP/3 (w
testach) na swoim wyjściu na protokole UDP, i. wyjaśnienie -
katalogi zarówno MooseFS jak SeaweedFS - to tak naprawdę
jeden katalog MooseFS montowany na każdym serwerze www i podobnie
SeaweedFS - katalog jest jeden, ale są 4 oddzielne cache przechowujące
kopie tego katalogu na każdym komputerze oddzielnie.

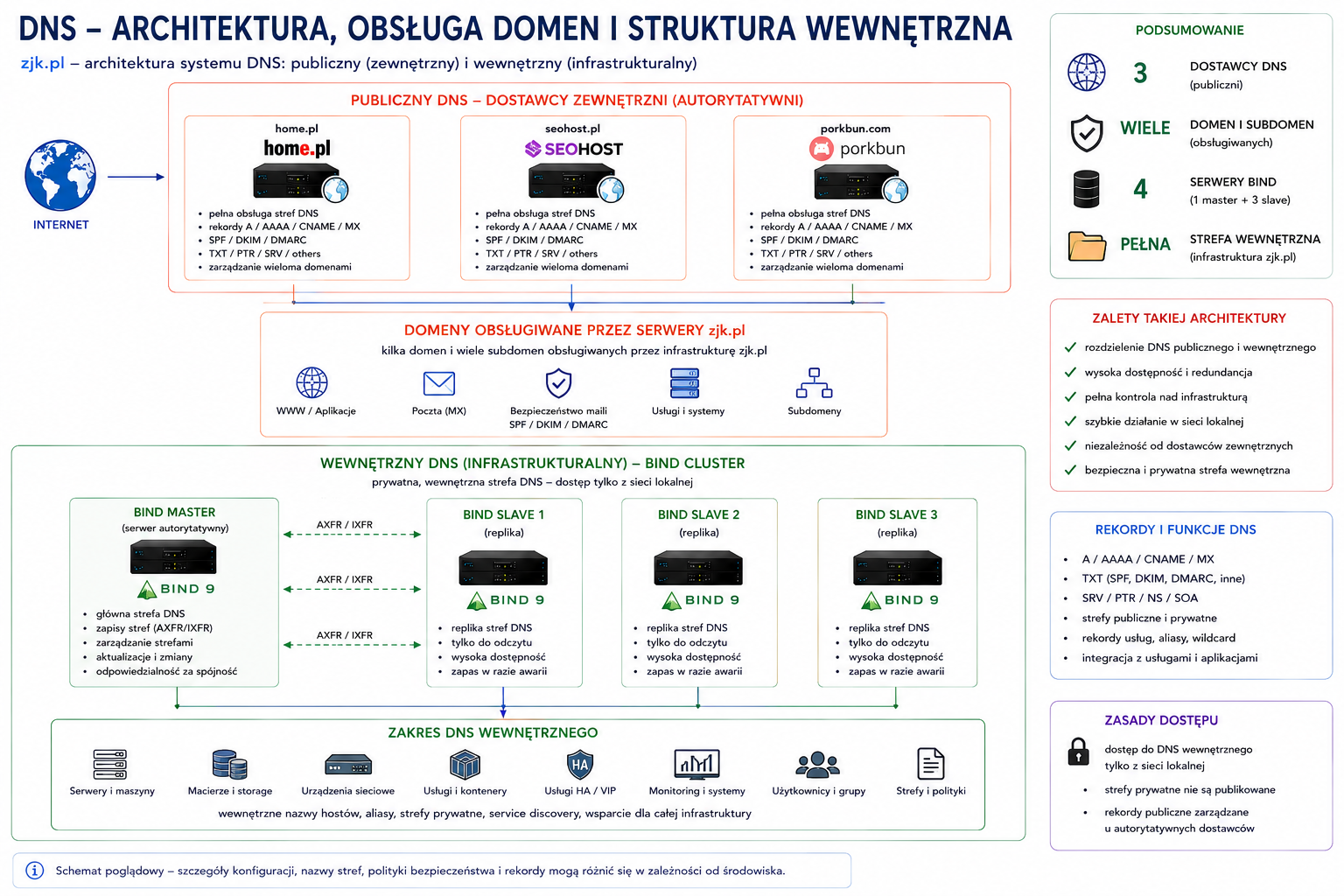

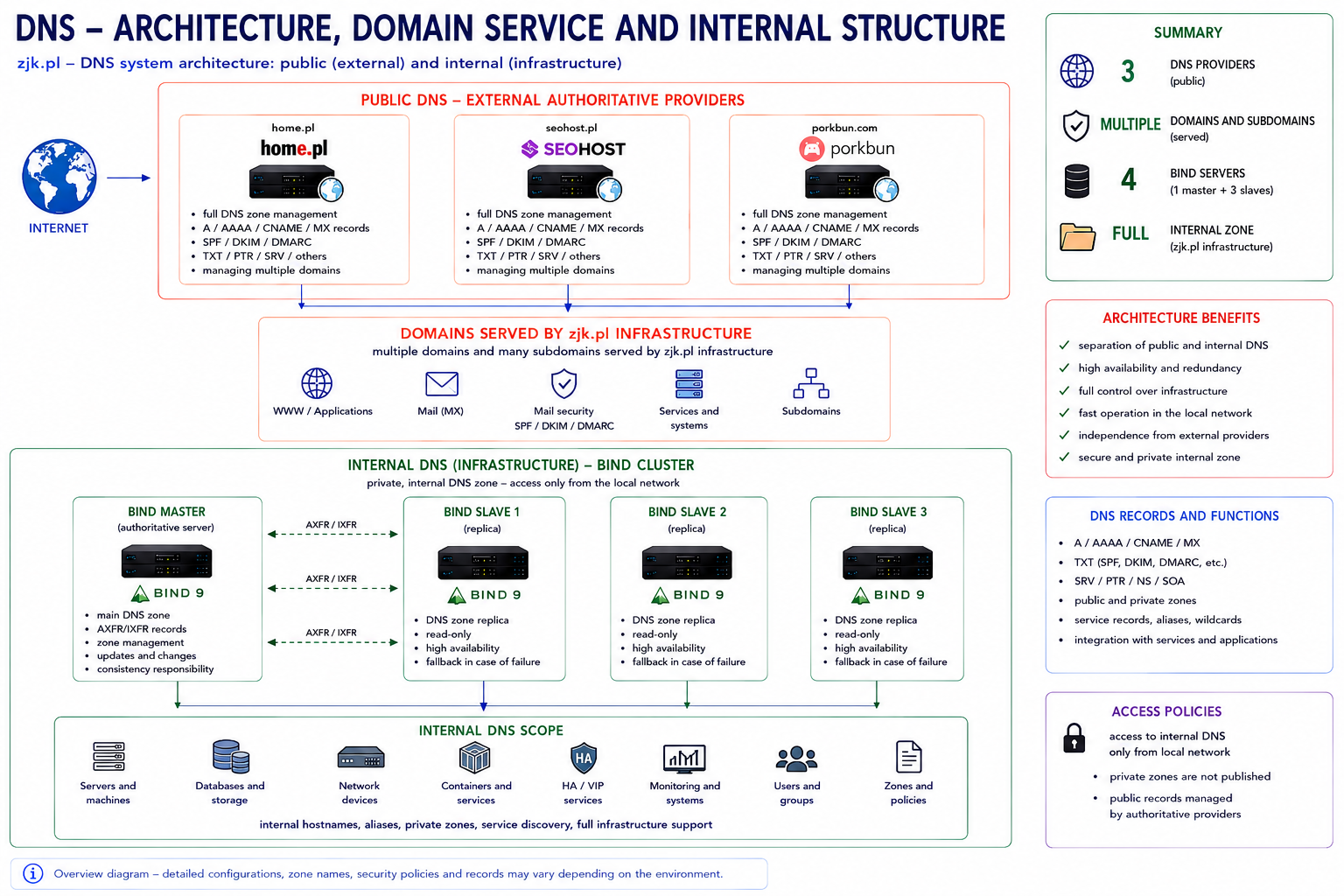

D.3.3 Opis DNS:
a.
DNS zewnętrzny: 3 dostawców home.pl seohost.pl
porkbun.com - wpisy nie tylko standard, ale SPF, DKIM, DMARC itp - dla
kilku domen obsługiwanych przez serwery zjk.pl, b. DNS
wewnętrzny BIND9: 4 maszyny: jedna master + 3 slave, opisujące pełny
schemat wewnętrznej struktury serwerowni zjk.pl.
D.4
Warstwa storage i danych (Storage & Data Layer) -
przechowywanie danych
i backend
ZFS
+ RAID ZFS,
MooseFS,
SeaweedFS,
PostgreSQL
cluster,
MySQL
cluster,
backup,
repliki
danych,
object
storage,
snapshoty
i backup,

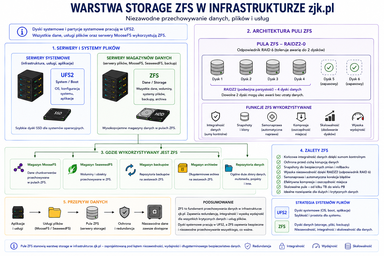

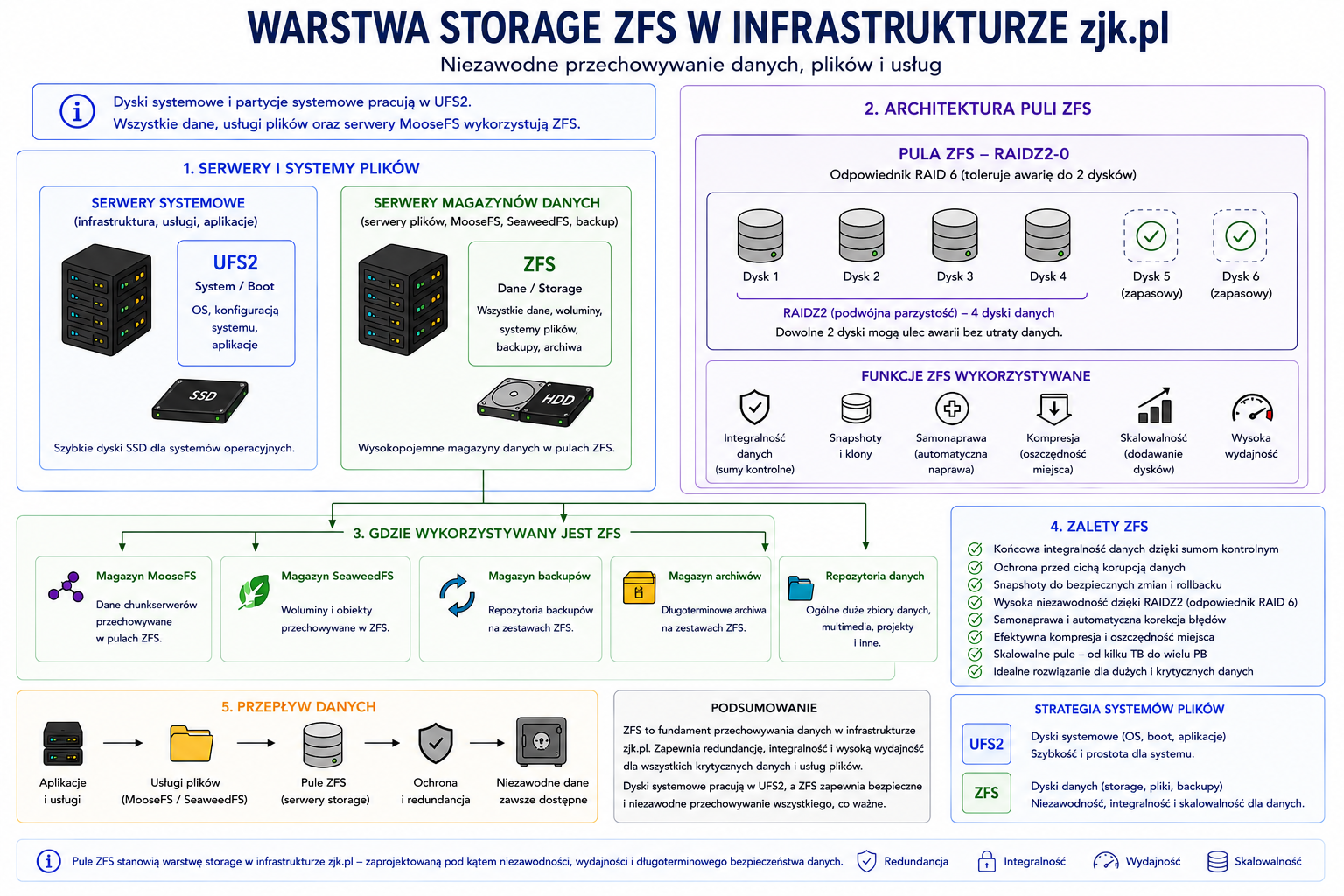

D.4.1 Opis ZFS:
System
plików obecny głównie na dyskach
magazynach danych (czyli MooseFS korzysta z dysków ZFS,
także wszystkie dyski archiwów, backupu), w jeden
pool typu raidz2-0 – odpowiednik RAID 6 (toleruje awarię 2
dysków). Dyski systemowe z drobnymi
wyjątkami (na ZFS) to UFS2.

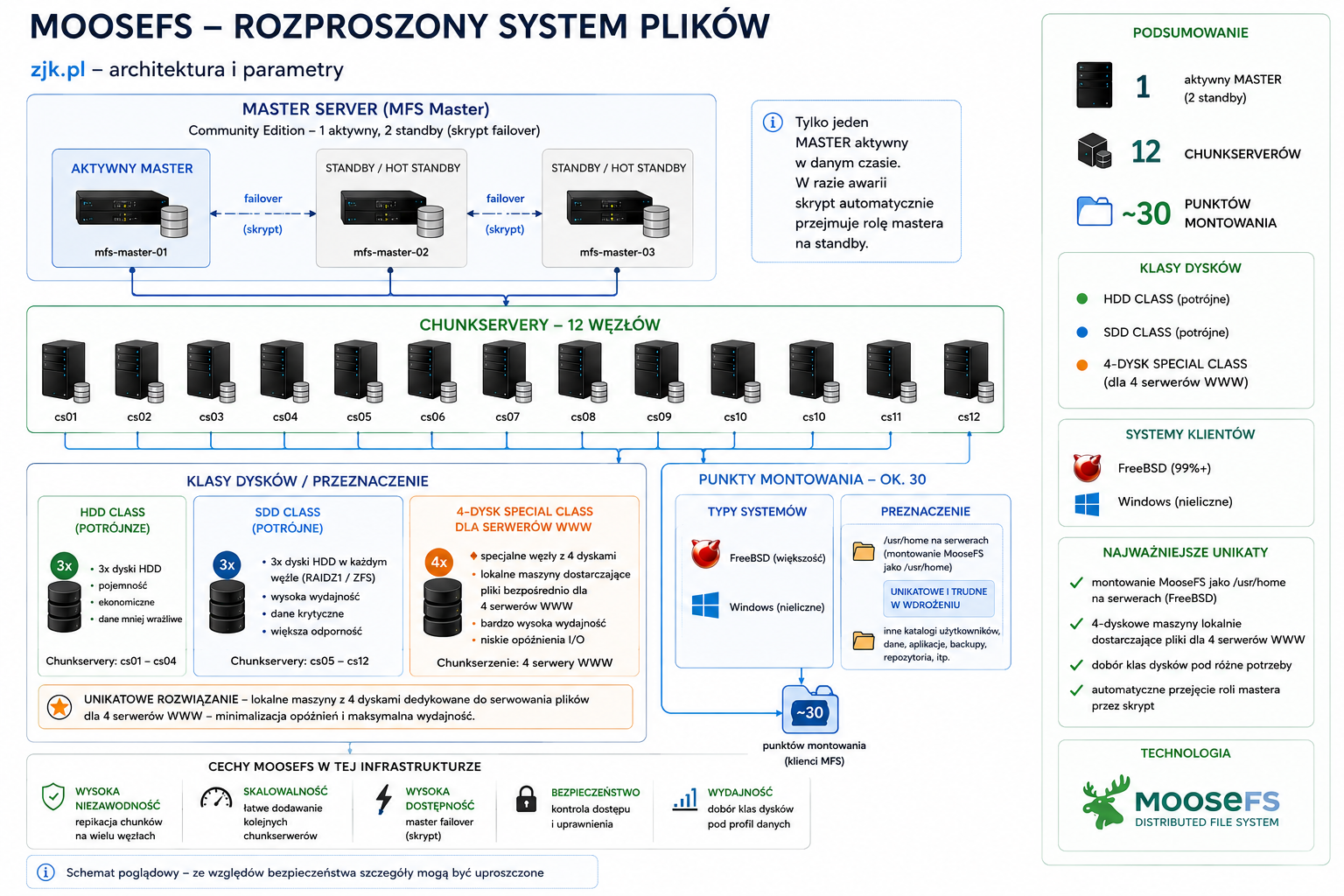

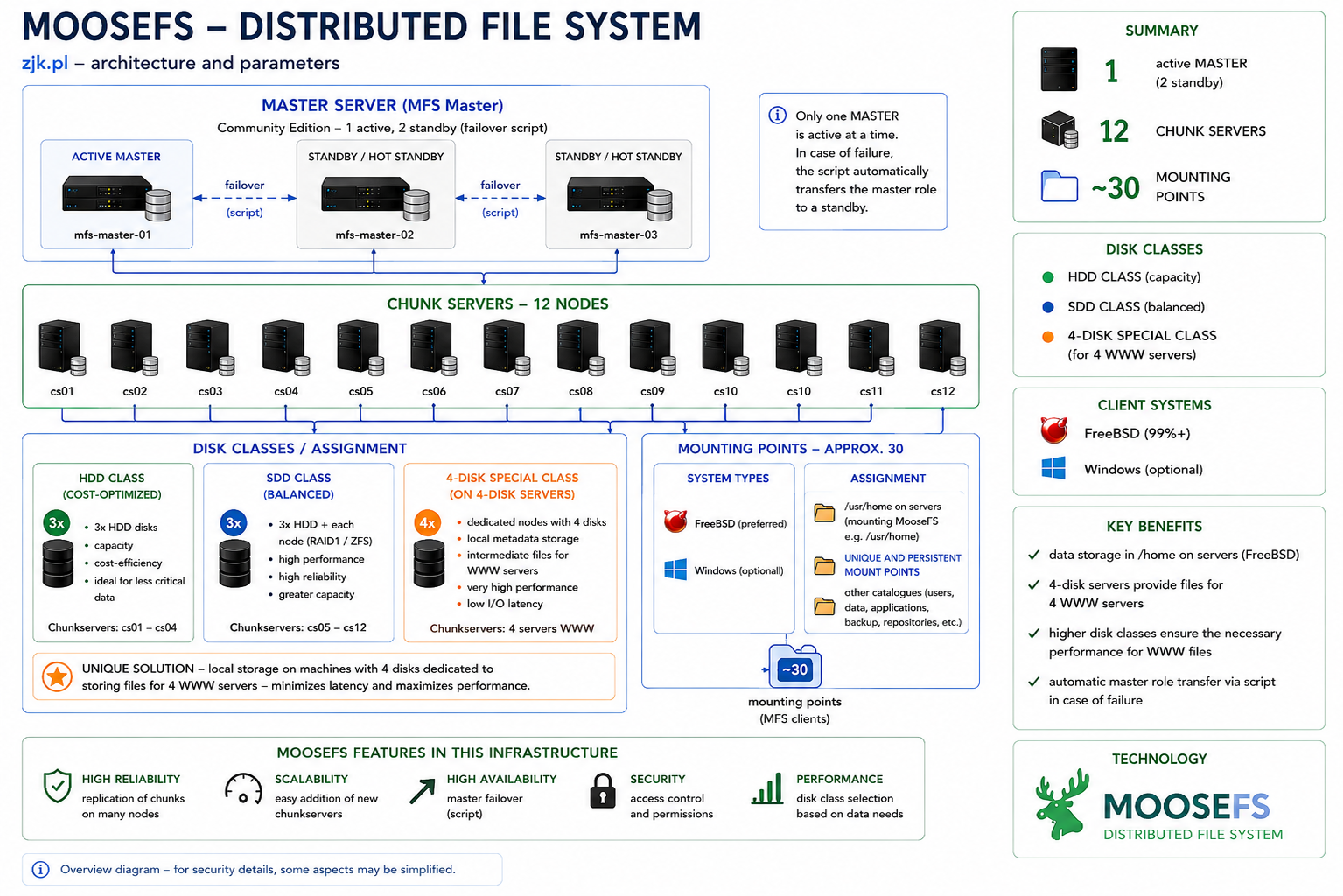

D.4.2 Opis klastra
Moosefs:
a.
1 master - to wersja Community Edition, b. ale 2 serwery
mogą przejąc skryptem rolę mastera, c. 12
chunkserwerów, d. ok. 30 punktów
montowania, w tym warto zaznaczyć - montowanie dla
serwerów katalogu /usr/home (co jest dosyć trudną sprawą do
utrzymania), a punkty montowania to FreeBSD i Windows,
e. warto podkreślić, że istnieją klasy dysków HDD i
SDD (potrójne) oraz specjalna klasa dla 4 dysków,
które służą jako lokalne maszyny dostarczające pliki dla 4
serwerów www (dość unikatowe).

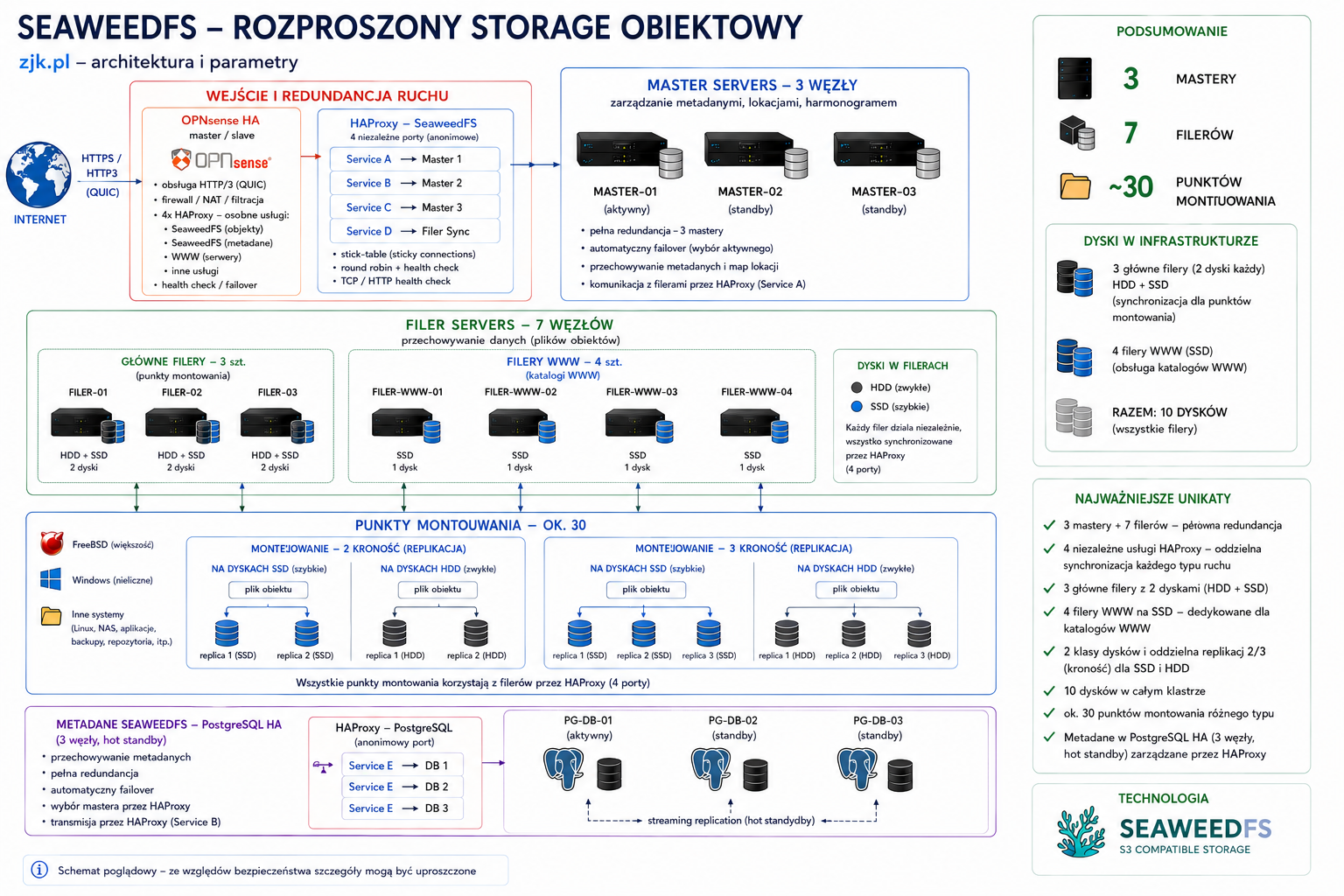

D.4.3 Opis klastra
Seaweed:
a. 3
mastery, b. 7 fillerów,
c. synchronizowane na 4 różnych portach oddzielnie
w HAproxy w OPNsense, d. 4 filery pracują na katalogi www,
pozostałe to punkty montowania z 2 i 3 krotnością, ale oddzielnie dla
szybkich SSD i zwykłych HDD - uwaga - 3 główne fillery maja
po dwa dyski HDD i SSD, filery www maja dyski SSD, w sumie jest zatem
10 dysków, e. SeaweedFS trzyma metadane w
PostgreSQL - 3 oddzielne serwery, które pracują w trybie Hot
Redundancy, jeden wybrany na mastera - wybór oraz transmisja
danych bazy metadane odbywa się przez HAproxy,
które pracuje na OPNsense.

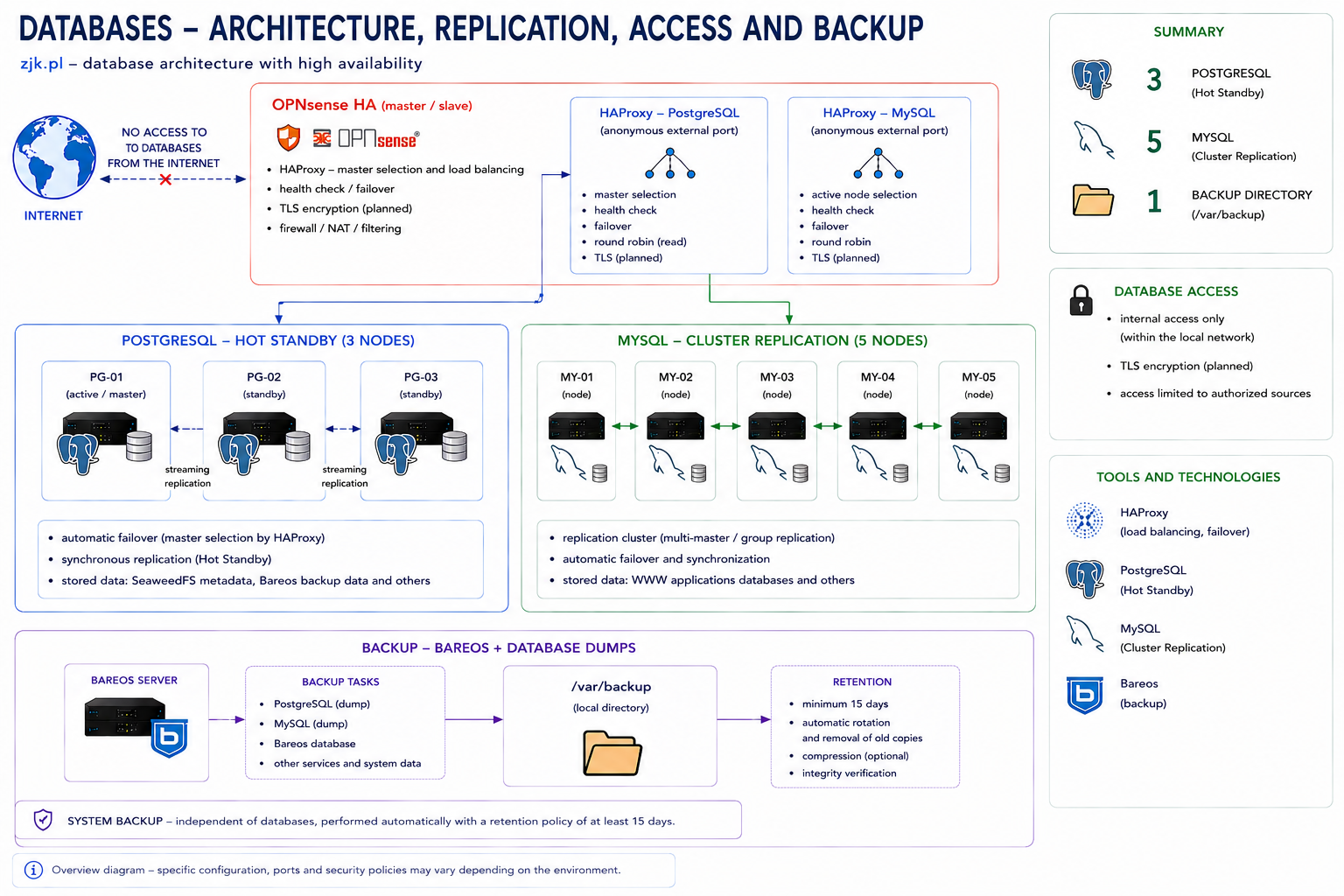

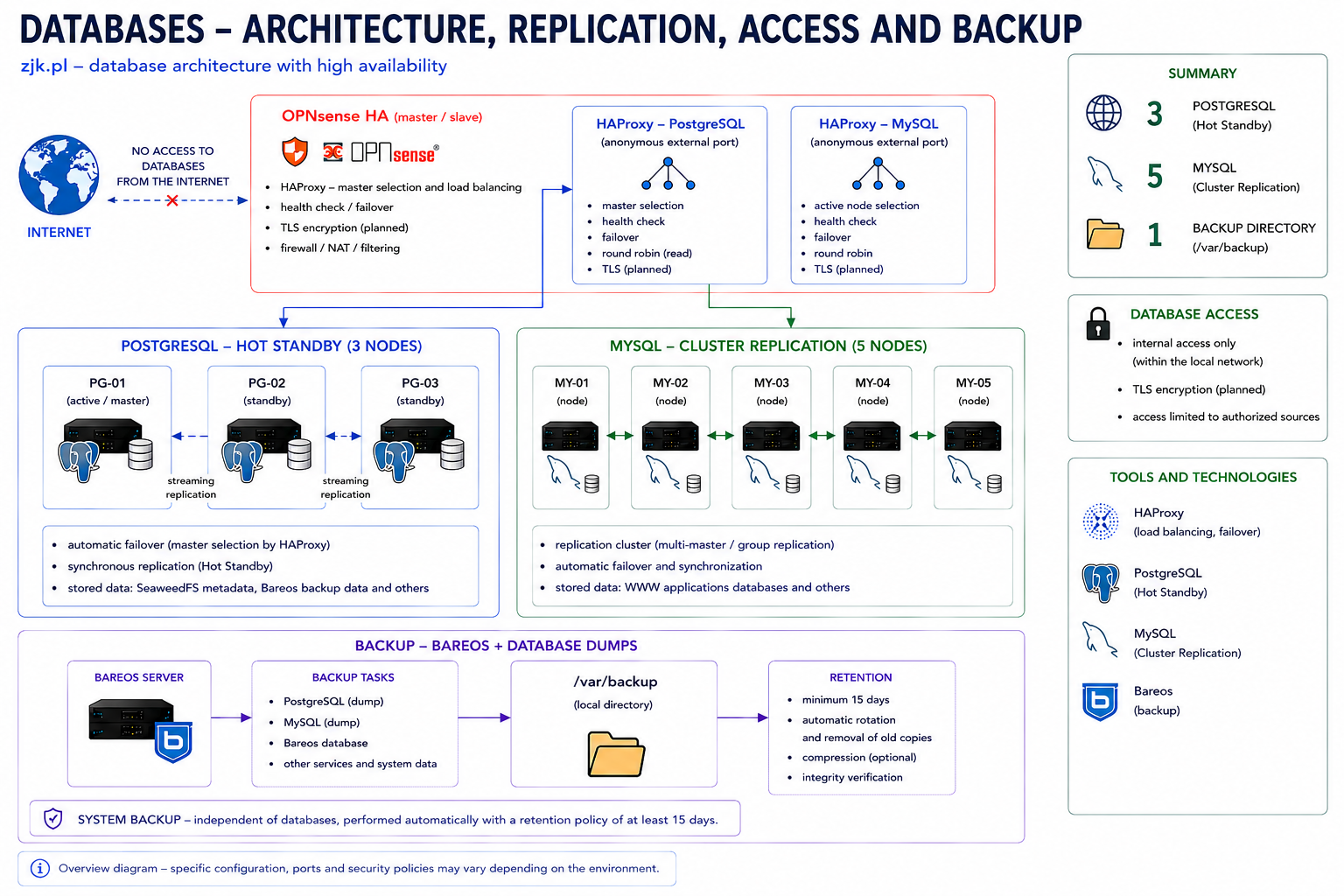

D.4.4 Opis baz danych:
a.
PostgreSQL w trybie Hot Redundancy: 3 serwery z czego jeden wybrany
na master, jego wybór odbywa się poprzez HAproxy na OPNsense
- z dostępem do bazy danych przez wspólny port na OPNsense -
ta baza danych przechowuje metadane SeaweedFS i m.in. dane z
backupu Bareosa, b. MySQL - 5 serwerów w
trybie Cluster Replication, komunikują się z OPNsense do
wyboru jednego mastera i jednocześnie na OPNsense jest udostępniony
wspólny port dostępu do danych. MySQL to głównie
bazy danych dla www, c. uwaga - bazy danych są
backupowane z pomocą systemowych narzędzi jako zrzuty
z retencją min. 15 dni.

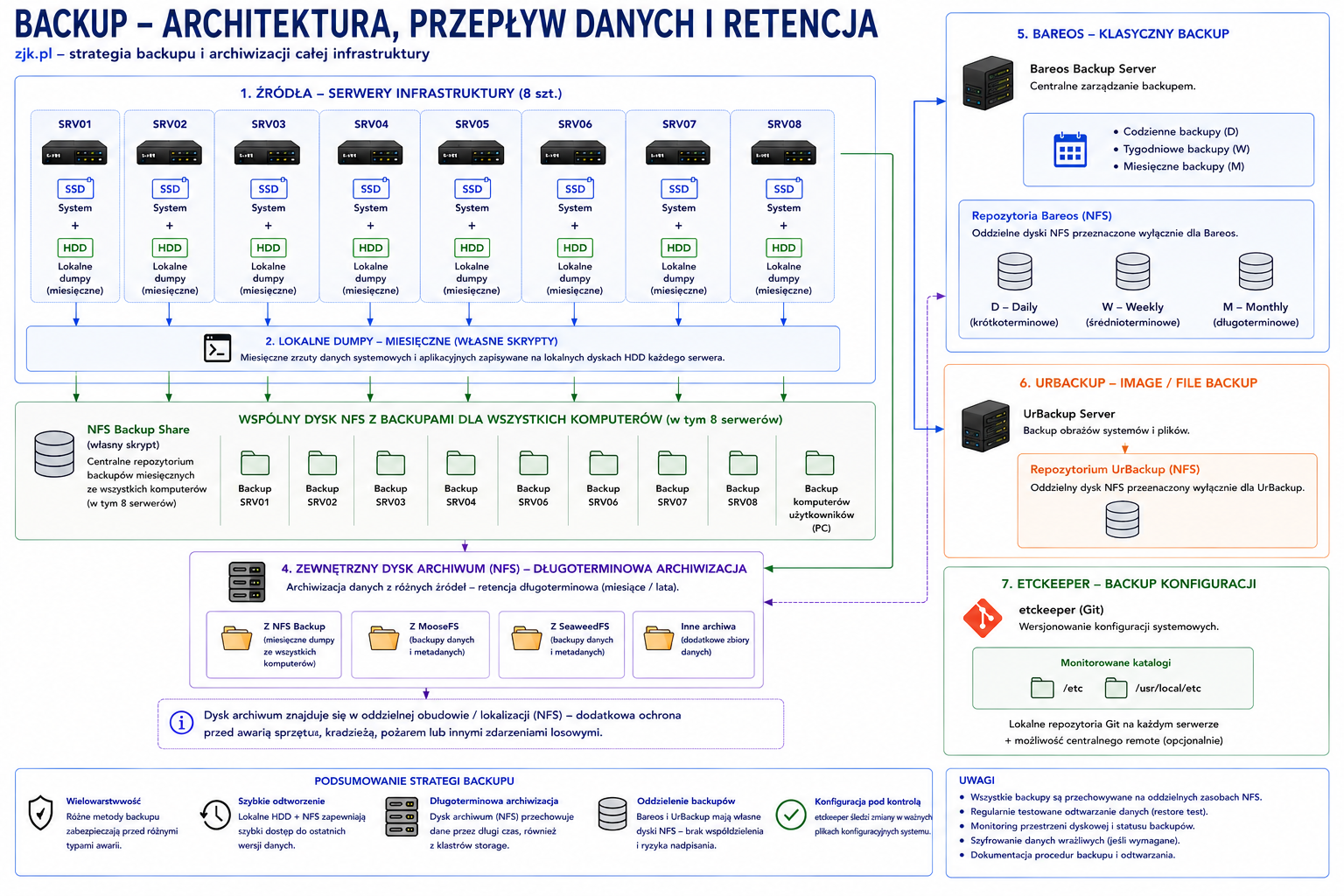

D.4.5 Opis backupu:
a.
każdy z 8 serwerów ma dwa dyski: SSD główny i
HDD z lokalnymi dumpami (robione moim własnym skryptem -
miesięczne),
b. dane
trafiają na wspólny dysk sieciowy (NFS nie
MooseFS),
c.
a z niego na dysk zewnętrzny archiwum,
d. backupy
Bareosa (klasyka codzienne, tydzień i miesiąc) na
oddzielnych dyskach NFS,
e.
Urbackup - oddzielny dysk nfs
e. dyski
MooseFS i SeaweedFS trafiają na wspomniany
zewnętrzny dysk archiwum,
f.
backupy /etc /usr/local/etc konfiguracji - etckeep (testowo).
D.5
Warstwa użytkowników i klientów (Client Layer) - kto
korzysta z infrastruktury
komputery
domowe,
laptopy,
urządzenia
mobilne,
urządzenia
IoT,
systemy
testowe,
urządzenia
sieciowe użytkowników,
stacje
robocze.
D.6
Warstwa systemów pomocniczych i operacyjnych (Operations
Layer) - zwykle nie pokazują tego homelaby, jest w zjk.pl
monitoring,
alerting,
log
aggregation,
backup
orchestration,
automatyzacja,
skrypty
HA,
synchronizacja
konfiguracji,
dokumentacja
infrastruktury.
D.7
Warstwa zasilania i niezawodności (Power & Reliability Layer) -
w zjk.pl zasługuje na własną warstwę
UPS
#1,
UPS
#2,
dystrybucja
DC 12 V,
bufor
akumulatorowy,
redundancja
PSU,
monitoring
zasilania,
OR-ing
/ Schottky,
failover
energetyczny,

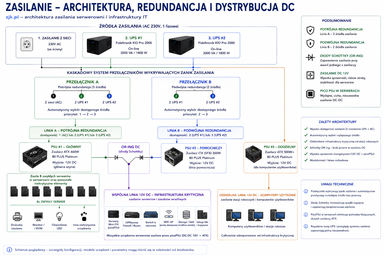

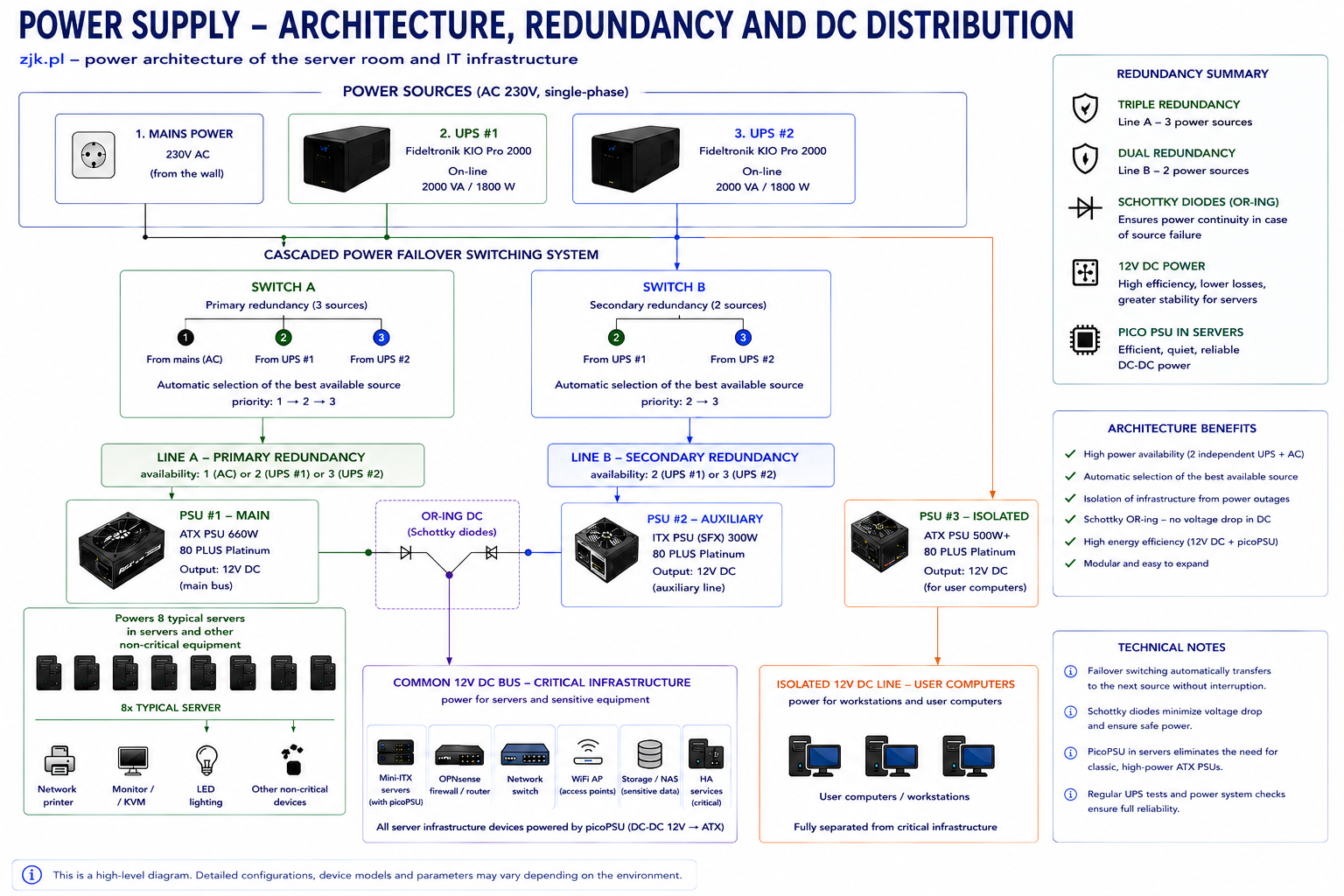

D.7.1 Opis warstwy
zasilania:
a. dwa
UPS Fideltronik KI PRO 2000,
b. ich wyjściu jest jeszcze podwójny przełącznik
wykrywający zanik zasilania - czyli wybór linii zasilania
jest kaskadowy, jeśli jeden UPS wyłączy się, przejmuje zasilanie drugi,
c. zasilanie trafia do dwóch linii -
jedna jest główna do zasilacza 660 W 80Platinum - dającego
główną linię zasilania 12 V do wszystkich
serwerów, d. serwery (wszystkie) mają na
pokładzie zasilacze Picopsu (znajdź opis w Internecie), e.
drugi zasilacz mini-ITX 80Platinum generuje drugą linię zasilania 12 V ,
f. obie linie 12 V za pośrednictwem diod Schottkiego łączą się na linii
zasilania serwerów i innych zasobów wrażliwych,
jak OPNsense, switch, WiFi itp - żeby zasilanie do nich zawsze było
dostępne, g. trzeci zasilacz dużej mocy generuje 12
V, ale już tylko do komputerów użytkowych - aby
były odseparowane.
D.8
Podsumowanie: wyróżniające technologie i bezpieczeństwo
FreeBSD,
OPNsense,
HAProxy,
MooseFS,
SeaweedFS,
PostgreSQL
HA,
Mysql
Cluster,
Redis,
HTTP/2
oraz HTTP/3,
SPF /
DKIM / DMARC,
monitoring
bezpieczeństwa,
systematyczne
aktualizacje.
Nazwa historyczna:
Dawna nazwa "ciasteczkowy
serwer" (nie mylić ze współczesnymi obudowami mini-ITX).
Angielska nazwa subminiaturowych komputerów to "biscuit
computer". Biscuit to po polsku herbatnik, sucharek (także ang.
"rusk"). Jednocześnie można zauważyć, że "ciasteczko" to raczej
angielskie "cookie". Jednak po polsku "herbatnikowy serwer" albo
"sucharkowy serwer" brzmi tak sobie... Dlatego ostatecznie zostawiłem
"ciasteczkowy serwer". Więcej o tych niezwykle małych. pobierających
mało energii komputerkach w dziale "sprzęt". Zapraszam... UWAGA - dawne
"ciasteczka" zostały zastąpione nowocześniejszymi konstrukcjami, ale
również o bardzo niskim poborze mocy - opis także w dziale
sprzęt.
Łącza
internetowe
Infrastruktura
wykorzystuje dwa niezależne łącza operatorów dla zwiększenia
dostępności usług.
1. Aktualny dostawca
Internetu - Vectra oddział Sieradz - łącze Vectra
biznes (od
18.VI.2021r.): 600/60 Mb/s (czyli 75 MB/s i 7,5 MB/s)
IP:
88.156.77.167 dawniej 232 2. Drugie łącze:
Netia na BSA Orange, światłowód (od
11.V.2021): 1000/300 Mb/s (czyli 125 MB/s i 37,5 MB/s) - promocja Netia
IP: 83.238.166.222 Serwer
posiada rejestrację nazwy w NASK, aktualnie home.pl -
oficjalnie: zjk.pl
Server
Infrastructure
Zbigniew
Kulesza zjk.pl
A
warm welcome to my private, home-based FreeBSD/UNIX servers, Sieradz.
Poland
Today
is: 2026-06-22
Last update: [an error occurred while processing this directive]
PLEASE
NOTE - all parameters provided on this website are NOT fiction,
theoretical simulations, or ideal scenarios. This is an absolutely
REAL, live environment that you are using while reading these words.
However, certain elements have been anonymized for security purposes.
If you doubt the authenticity of the presented data, rest assured that
I usually understate the actual figures. Furthermore - due
to ongoing development work - in some components there may differ in
their stage of deployment (I typically wait several months to ensure a
specific technology performs stably). Certain configuration
elements are occasionally phased out - if in doubt, please inquire via
email regarding the current status, as this website serves primarily an
illustrative purpose rather than strict documentation. Concurrently,
specific hardware parameters and historical events described in the
history do hold documented value. The diagrams were created
independently or with the assistance of ChatGPT and Microsoft Copilot.
The texts were originally written by myself and "refined" using
ChatGPT. Translations were performed with the help of ChatGPT.
If you find any linguistic or technical errors - please report them and
forgive the oversight; keeping this server room and other
responsibilities running takes up a significant amount of my time ;P
Is
it possible to build a professional Datacenter without a corporate
cloud?
Nowadays, the web is dominated by large
corporations, advertisements, and tracking scripts. However, the
Internet can look different. For 24 years, a fully
independent, private server infrastructure, zjk.pl,
has been developed, which serves as proof that a free and secure
digital world still exists. This is not just a regular computer sitting
in a corner, but an advanced ecosystem based on the FreeBSD
system.
For people looking for inspiration,
computer science students, or technology enthusiasts, this page serves
as a practical case study. It presents how Enterprise-class solutions
function in a real environment:
Foundations
and security: Implementation of the highest website security
standards (HTTP/3, strict SSL/TLS
headers), an independent and spam-resistant mail system, and
applications isolated in secure containers (Jails). High Availability (HA): A cluster architecture based
on the CARP protocol and the HAProxy
load balancer, eliminates downtime in service operations in the event
of hardware failures. Storage Management: A
scalable and secure data space realized using the ZFS
file system, as well as the distributed systems MooseFS
and object-based SeaweedFS.
The following description is a unique record of the path –
from a single server to a distributed architecture. This is technical
documentation of how modern UNIX art functions in
practice.
B.
Infrastructure Parameters:
service
availability 24/7/365, full uninterruptible power supply (UPS)
redundancy
of selected services and infrastructure components,
OPNsense
HA (master/slave + CARP),
two
independent ISP connections,
LACP/LAGG
for critical network connections,
physical
and virtual servers,
storage,
backup, and monitoring,
systematic
hardware and software updates (continuous mode, reboots after essential
updates regardless of uptime),
ability
to host own domains and services.
The
above diagram and the description below are for illustrative purposes
only (for security reasons).
C.
Infrastructure Architecture
The
following diagrams and descriptions are for illustrative purposes
only for security reasons.
Stable Network and
Distributed Space: Fault-Tolerant Architecture
True engineering begins where a single drive and a single server end.
Building a reliable environment requires effective management of the
growing volume of data, tying two independent ISPs, and ensuring the
continuity of service operations, even in the event of a physical
machine failure.
This chapter is a detailed
description of the topology and structure of zjk.pl. It presents an
architecture devoid of single points of failure (SPOF), where the
network layer relies on OPNsense HA (CARP) firewalls and link
aggregation via LACP/LAGG. A key element of this configuration is a
highly scalable storage, realized based on MooseFS and object-oriented
SeaweedFS. The following material documents how these advanced data
storage and replication solutions function in the daily production
practice of the cluster.
Description
of the zjk.pl server room ecosystem: "ecosystem", how zjk.pl operates
as a whole with an emphasis on the most important technologies.
D.
The Infrastructure Consists of the Following
Layers:
D.1
Edge Layer – communication with the world
OPNsense
HA (master/slave),
CARP
failover,
two
independent ISP connections,
routing
and automatic failover,
firewall
/ NAT / filtering,
HAProxy
/ reverse proxy,
TLS
termination,
HTTP/3
/ QUIC.
D.1.1 Edge Description:
a.
the layer consists of two modems from different Internet Service
Providers, b. two computers with OPNsense - running CARP in
a Master-Slave configuration. The diagram illustrates this system: 2
modems (Vectra and Netia), 2 x OPNsense, c. but it extends
to the next layer – the network: two switches (one managed
and one unmanaged) and a WiFi access point.
D.2
Network Layer – pure
transport infrastructure
managed
switch,
backup
switch / fallback,
LACP
/ LAGG,
VLAN
/ network segmentation,
trunks
and aggregation,
WiFi
access point,
LAN
network.
D.2.1 Network Description:
a.
LAGG/LACP connects the servers with the managed switch at 2x1Gb/s,
b. however, in selected areas LAGG is also implemented in failover and
loadbalance modes.
monitoring
- including Monitorix, Mrtg, Ganglia, Symon,
logging
/ syslog,
DNS,
application
reverse proxy,
service
HA.
D.3.1 Mail System
Description:
a.
two mail servers mail.zjk.pl (mail1.zjk.pl) and mail2.zjk.pl, both
running Sendmail + various security tools: rspamd, Mailscanner,
spamassassin, and fetchmail along with mechanisms such as:
DKIM, SPF, openDMARC, and LetsEncrypt keys. b. at the
client access layer, it uses dovecot with highly modern mdbox (and an
interesting detail: the mail data operates on a MooseFS-mounted
/usr/home with a separate directory for fast local indices).
D.3.2 Web Cluster Description:
Providing
a description of the data flow: a. data arrives
at OPNsense, b. from there, HAproxy routes it using the
Round-Robin method with sticky connections to c. 4
web servers (checking which one is currently available), d.
the 4 servers utilize directories shared on MooseFS (1 server, one
directory), e. or (test/backup mode) 4 SeaweedFS (similarly
there: 1 directory, 1 filler), f. cache - local to
each server: opcache and the apache memory/diskcache module,
g. and redis - redis is complex, consisting of 6 machines with
one selected as master by 6 sentinels - operational synchronization
takes place via HAproxy on OPNsense, and the web servers
utilize the selected master, h. OPNsense adds the HTTP/3
protocol (in testing phase) at its output over the UDP protocol,
i. explanation - the directories on both MooseFS and SeaweedFS are
actually a single MooseFS directory mounted on each web server, and
similarly for SeaweedFS - there is one directory, but there are 4
separate caches storing copies of this directory on each computer
individually.
D.3.3 DNS Description:
a.
External DNS: 3 providers (home.pl, seohost.pl, porkbun.com) -
entries include not only standard records, but also SPF, DKIM, DMARC,
etc. - for several domains handled by the zjk.pl servers, b.
Internal DNS BIND9: 4 machines: one master + 3 slaves, describing the
full diagram of the internal zjk.pl server room structure.
D.4
Storage & Data Layer - storage of
data and backend
ZFS
+ ZFS RAID,
MooseFS,
SeaweedFS,
PostgreSQL
cluster,
MySQL
cluster,
backup,
data
replicas,
object
storage,
snapshots
and backup,
D.4.1 ZFS Description:
File
system present mainly on data storage drives (meaning MooseFS
utilizes ZFS drives, as do all archive and backup drives),
in one pool type raidz2-0 – the equivalent of RAID 6
(tolerates the failure of 2 drives). System
drives with minor exceptions (on ZFS) are UFS2.
D.4.2 MooseFS Cluster
Description:
a.
1 master – this is the Community Edition version,
b. however, 2 servers can assume the master role via a script,
c. 12 chunkservers, d. approx. 30 mount points, among which
it is worth noting – mounting the /usr/home
directory for servers (which is quite a challenging matter to
maintain), and the mount points are FreeBSD and Windows,
e. it is worth highlighting that there are HDD and SSD drive
classes (triple replication) and a special class for 4 drives, which
serve as local machines delivering files for the 4 web servers (quite
unique).
D.4.3 SeaweedFS Cluster
Description:
a. 3
masters, b. 7 volume servers,
c. synchronized on 4 different ports separately in HAproxy on
OPNsense, d. 4 volume servers operate for web directories,
the remaining ones are mount points with 2x and 3x replication, but
separately for fast SSDs and standard HDDs - note - the 3 main volume
servers have two HDD and SSD drives each, web volume servers have SSD
drives, making a total of 10 drives, e. SeaweedFS stores
metadata in PostgreSQL - 3 separate servers operating in Hot Redundancy
mode, with one selected as master - the selection and data transmission
of the metadata database takes place through HAproxy running
on OPNsense.
D.4.4 Databases
Description:
a.
PostgreSQL in Hot Redundancy mode: 3 servers with one selected as
master, its selection takes place via HAproxy on OPNsense - with access
to the database through a shared port on OPNsense - this
database stores SeaweedFS metadata and among others, Bareos
backup data, b. MySQL - 5 servers in Cluster
Replication mode, communicating with OPNsense to select a
single master, while a shared port for data access is simultaneously
exposed on OPNsense. MySQL mainly provides databases for the web
servers, c. note - databases are backed up using
native tools as dumps with a retention period of at
least 15 days.
D.4.5 Backup Description:
a.
each of the 8 servers has two drives: a main SSD and an HDD
with local dumps (created by my own script - monthly),
b. data
is sent to a shared network drive (NFS, not MooseFS),
c.
and from there to an external archive drive,
d. Bareos
backups (classic: daily, weekly, and monthly) on
separate NFS drives,
e.
Urbackup - separate NFS drive
e. MooseFS
and SeaweedFS drives are sent to the
aforementioned external archive drive,
f.
/etc and /usr/local/etc configuration backups - etckeeper (testing
phase).
D.5
User and Client Layer (Client Layer) - who
utilizes the infrastructure
home
computers,
laptops,
mobile
devices,
IoT
devices,
test
systems,
users'
network devices,
workstations.
D.6
Operations & Auxiliary Systems Layer (Operations Layer)
– typically hidden in other homelabs, but showcased at zjk.pl
monitoring,
alerting,
log
aggregation,
backup
orchestration,
automation,
HA
scripts,
configuration
synchronization,
infrastructure
documentation.
D.7
Power & Reliability Layer – deserves its own
dedicated layer at zjk.pl
UPS
#1,
UPS
#2,
12
V DC distribution,
battery
buffer,
PSU
redundancy,
power
monitoring,
OR-ing
/ Schottky,
power
failover,
D.7.1 Power Layer
Description:
a. two
Fideltronik KI PRO 2000 UPS units,
b. their output features a dual switch that detects power loss
- meaning the power line selection is cascaded; if one UPS shuts down,
the second one takes over the load, c. power is
delivered to two lines - one is the primary line to a 660 W
80Platinum power supply - providing the main 12 V power rail to all
servers, d. servers (all of them) have Picopsu power
supplies on board (find the description on the Internet),
e. a second mini-ITX 80Platinum power supply generates a secondary 12 V
power line, f. both 12 V lines combine via Schottky diodes
onto the power rail for the servers and other critical assets like
OPNsense, switch, WiFi, etc. - so that power to them is always
available, g. a third high-power power supply generates 12
V, but only for the utility/desktop computers - so that they
are isolated.
D.8
Summary: Outstanding Technologies and Security
FreeBSD,
OPNsense,
HAProxy,
MooseFS,
SeaweedFS,
PostgreSQL
HA,
MySQL
Cluster,
Redis,
HTTP/2
and HTTP/3,
SPF /
DKIM / DMARC,
security
monitoring,
systematic
updates.
Historical name:
The former name "cookie server"
(not to be confused with modern mini-ITX cases). The English name for
subminiature computers is "biscuit computer". In Polish, "biscuit"
translates to "herbatnik" or "sucharek" (also English "rusk").
Concurrently, it can be noted that "ciasteczko" is rather the English
"cookie". However, in Polish, "herbatnikowy serwer" or "sucharkowy
serwer" sounds rather awkward... Therefore, I ultimately left it as
"ciasteczkowy serwer" (cookie server). More about these remarkably
small, low-power-consuming little computers can be found in the
"hardware" section. Welcome... PLEASE NOTE - the former "cookies" have
been replaced with more modern constructions, but also with a very low
power consumption - description also in the hardware section.
Internet
connections
The
infrastructure utilizes two independent operator connections to
increase service availability.
1. Current Internet
Service Provider - Vectra branch Sieradz - Vectra
business connection (since
June 18, 2021): 600/60 Mb/s (which means 75 MB/s and 7.5 MB/s)
IP:
88.156.77.167 formerly 232 2. Second
connection: Netia on Orange BSA, fiber optic (since
May 11, 2021): 1000/300 Mb/s (which means 125 MB/s and 37.5 MB/s) -
Netia promotion IP: 83.238.166.222 The
server has its name registration at NASK, currently home.pl -
officially: zjk.pl
Powrót na stronę
główną - Informacje o
stronie, prawa autorskie, legalność itd. tutaj
Informacje o przetwarzaniu i ochronie danych osobowych, kontakt i zapytania itd. tutaj
Prywatne
serwery Zbigniewa Kuleszy zjk.pl.
Aktualny dostawca Internetu - Vectra.pl,
Wszelkie prawa zastrzeżone. Zespół
redakcyjny zjk.pl: zjk7@wp.pl
W
sprawie treści i działania strony oraz w
sprawie funkcjonowania i udostępniania treści na serwerach
zjk.pl - kontakt z administratorem: webmaster@zjk.pl
lub zjk7@wp.pl
Copyright (c): Zbigniew Kulesza, Sieradz 2002-2026
2026-06-22
