Prywatne serwery: Zbigniew Kulesza - zjk.pl

Ogólna charakterystyka sprzętu aktualnie wykorzystywanego na serwerach Zbigniewa Kuleszy


Dzisiaj jest: 2017-10-20   Aktualizacja dnia: 2017-10-18 17:55:22


Założenia: domowa miniserwerownia, mini-ITX, minimalizacja rozmiarów i poboru mocy przy zachowaniu pełnej funkcjonalności


Sprzęt

Konfiguracja dla pojedynczego komputera serwerowego:

* procesor Intel G1610T 2,3 GHz
* płyta główna Gigabyte GA-B75N (2 * 1 Gb, chipset B75N, dualchannel)
* pamięć 2 * 4 GB, 166 MHz / 1333 MHz / 10664 GB/s Kingston Blue
* dysk WD Black 2,5 cala 7200 obr. 500 GB, SATA 2
* zasilacz PicoPSU-90 90 W
* obudowy mini-itx: M350 Mini-ITX

Pobór mocy: 1 komp 19 W, max. obciążenie 35 W
- regulacja mocy powerd (acpi)


Konfiguracja dla pojedynczego komputera pamięci masowej (funkcja like-NAS):

* procesor Intel J3455 1,5 GHz (max. 10 W)
* płyta główna AsRock J3455B-ITX (1 * 1 Gb, dualchannel): DDR3/DDR3L 1866 SO-DIMM, 2xSATA3, 5 USB 3.0
* kontrolery dysków: Delock 10x SATA3 + śledź low profile (89384)
* pamięć 2 * 4 GB: HyperX Impact DDR3L SODIMM 4GB 1866MHz CL11 1.35V (HX318LS11IB/4) Kingston
* dyski m. in.: Western Digital Black, 2.5'', 500GB, SATA/600, 7200RPM, 32MB cache (WD5000LPLX),  Seagate BarraCuda 4TB 6Gb/s SATA (ST4000LM024)
* zasilacz PicoPSU-90 90 W
* obudowy mini-itx: SilverStone SST-CS280 Mini-Tower, Czarny (SST-CS280)
* sieć dodatkowa dla LAGG: LINDY USB 3.0 A/2x RJ45 (43123), StarTech USB na 2x RJ-45 (USB32000SPT) (dla jednego komputera)

Pobór mocy: 1 komp 15 W, max. obciążenie 25 W (+ moc piberana przez dyski)
- regulacja mocy powerd (acpi)



Wspólne:

- Switch: Hewlett-Packard HPE 1920S 24G (JL381A#ABB)
* wewnętrzna sieć 1 Gb (kable kat. 6) w konfiguracji lagg/lacp + gdzie trzeba carp

- 2 * UPS Fideltronik: 650 W + 1000 W

* od lipiec 2013 dysk 750 GB 2,5 cala 7200 obr, WD Black  SATA 2
* od sierpień 2014 dysk 2 TB 2,5 cala 5400 obr., WD Green
* od sierpień 2015 dysk 2 TB 2,5 cala 5400 obr., WD Green
* od sierpień 2017 dyski 4 TB 2,5 cala 5400 obr., Seagate BarraCuda
* sumarycznie ok. kilkunastu TB

System chłodzenia:
Zewnętrznie: Panel AeroColl X-Vision + wentylatory 23, 2*18, 2*8 do nawiewu na obudowy serwerów:
* BitFenix Spectre Pro 230 mm Czarny (BFF-SPRO-23030KK-RP)
* 2 * Arctic Cooling F8 80 mm
* 2 * Enermax T.B. Apollish - 180mm - 15 dBA (UCTA18A-BL)

* zasilacz 80PLUS Gold Thermaltake 550 W wspólny (spoczynkowy pobór mocy 7,5 W)

Pobór mocy (serwerów + osprzęt, który zużywa ok. 25 W + switch):
- ca. 200 W (dawniej 115 W bez NAS)


- przełączniki KVM (keyboard-video-mouse) ATEN: CS-9138 (8 portów) i CS-124A (4 porty) w połączeniu stos



Od roku 2017 sierpień

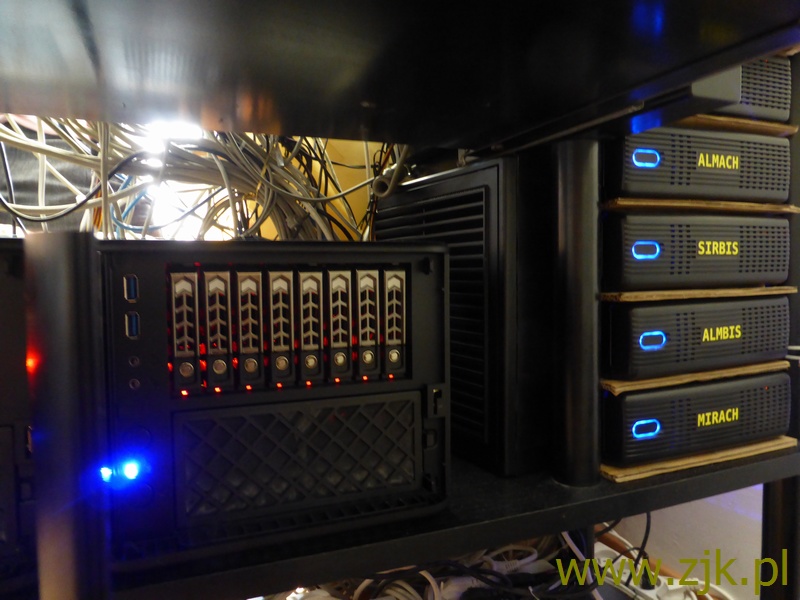

Fragment serwerowni:

Obraz

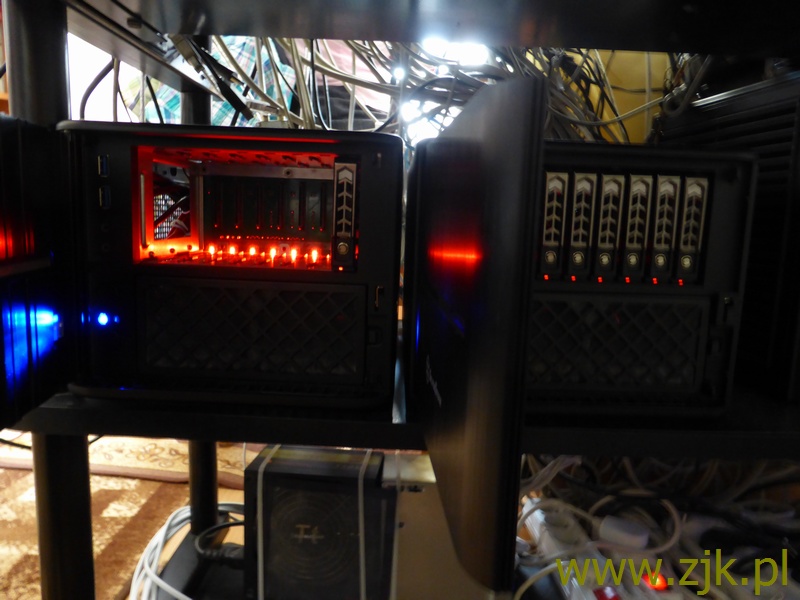

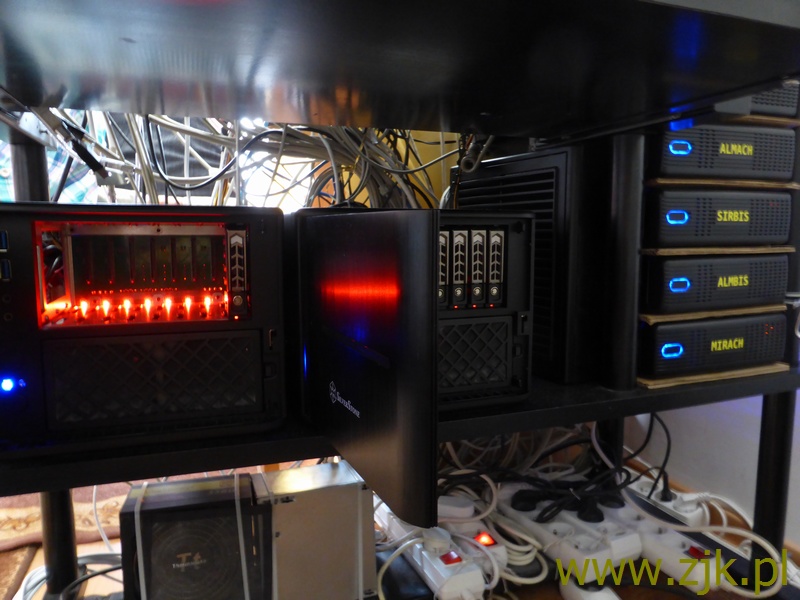

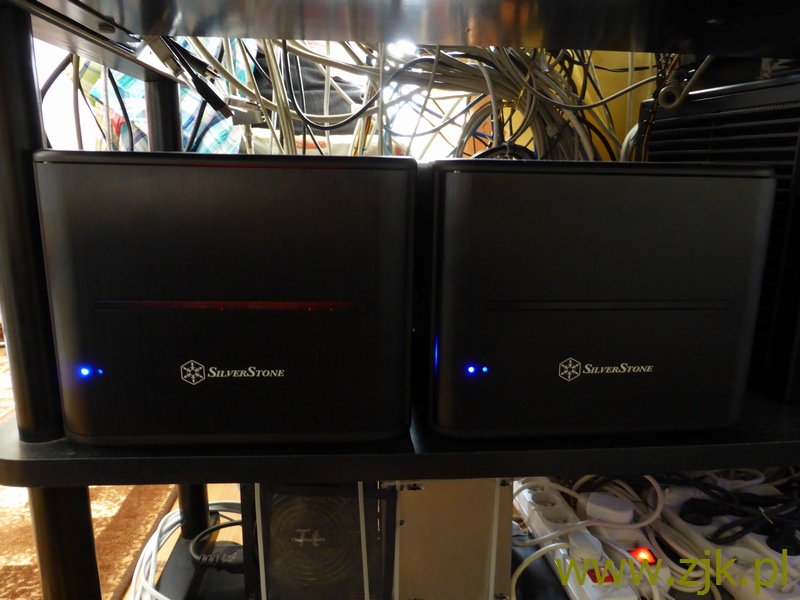

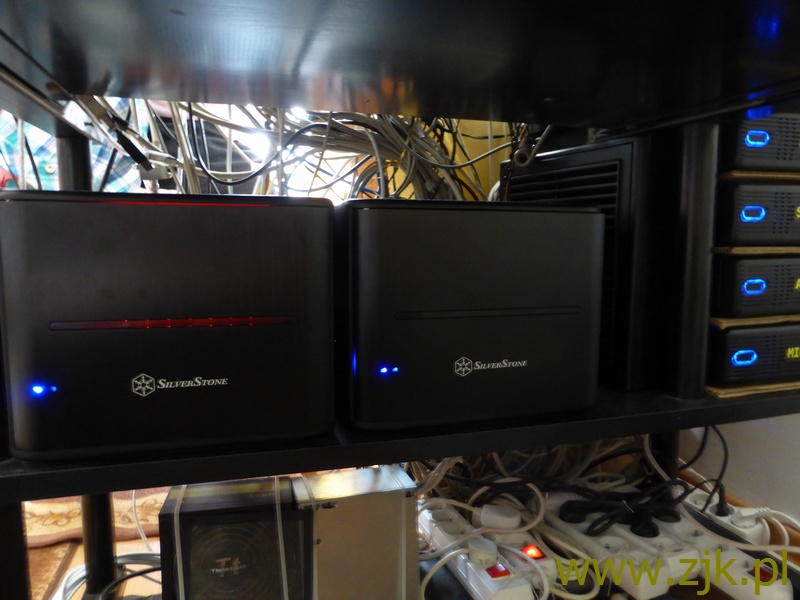

Większy fragment serwerowni (nie całość) z serwerami NAS na pierwszym planie:

Obraz

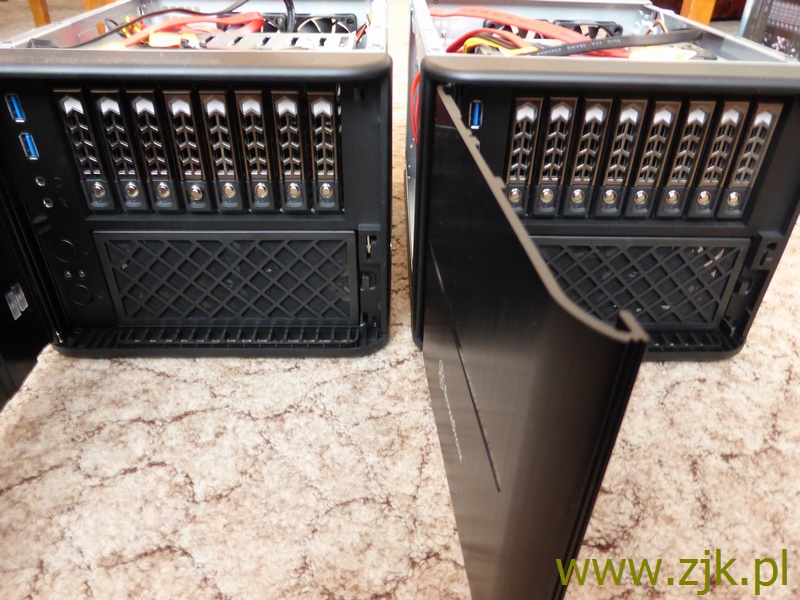

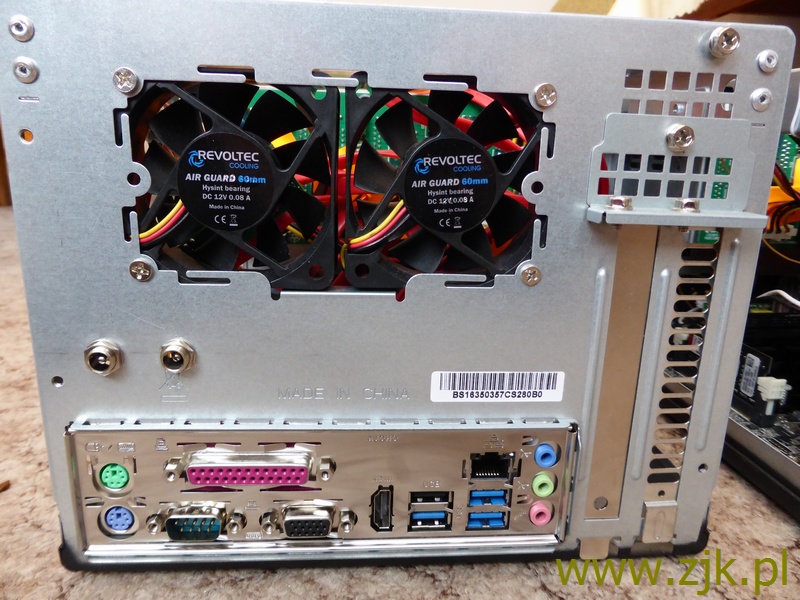

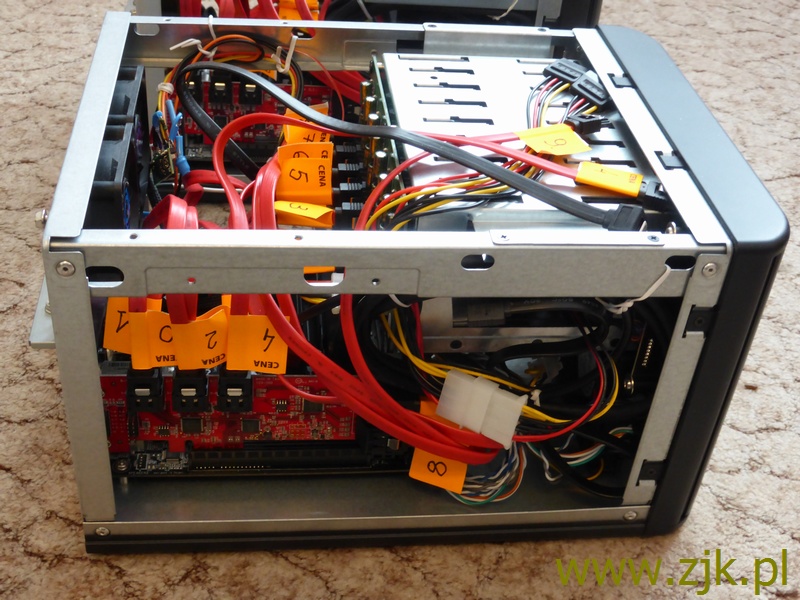

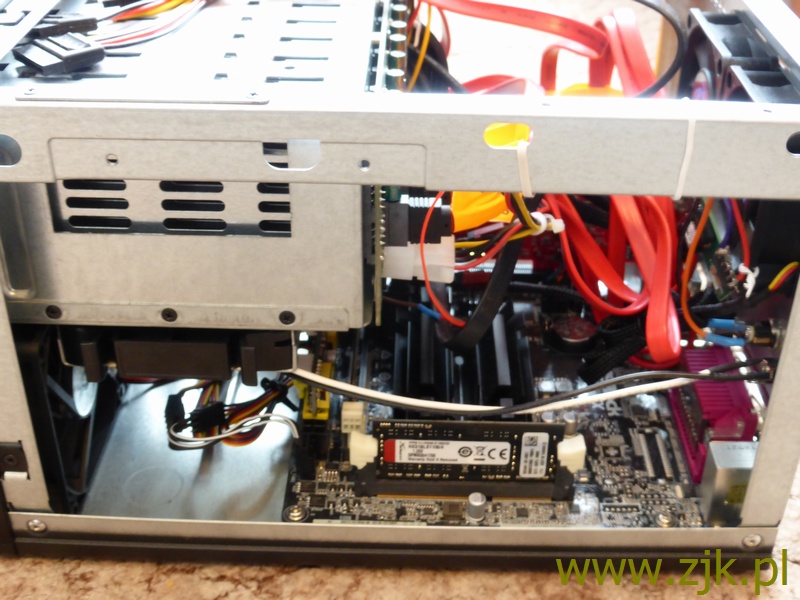

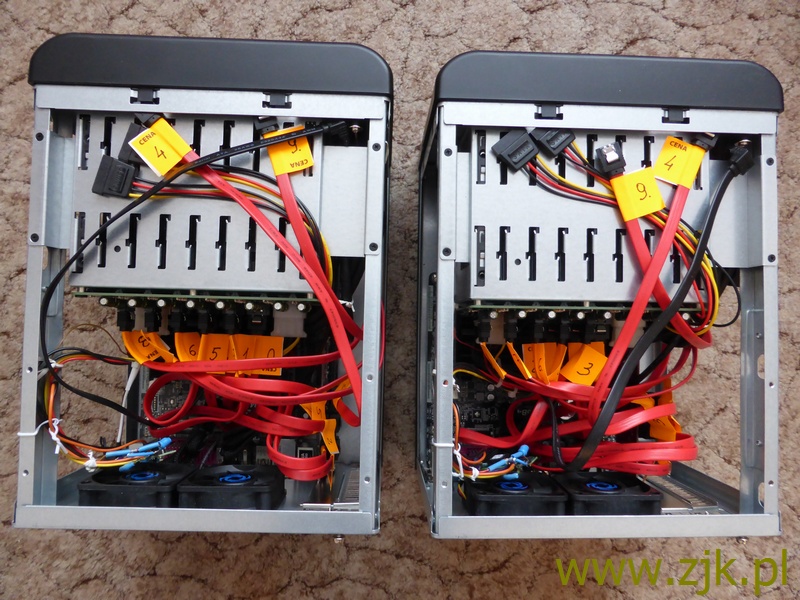

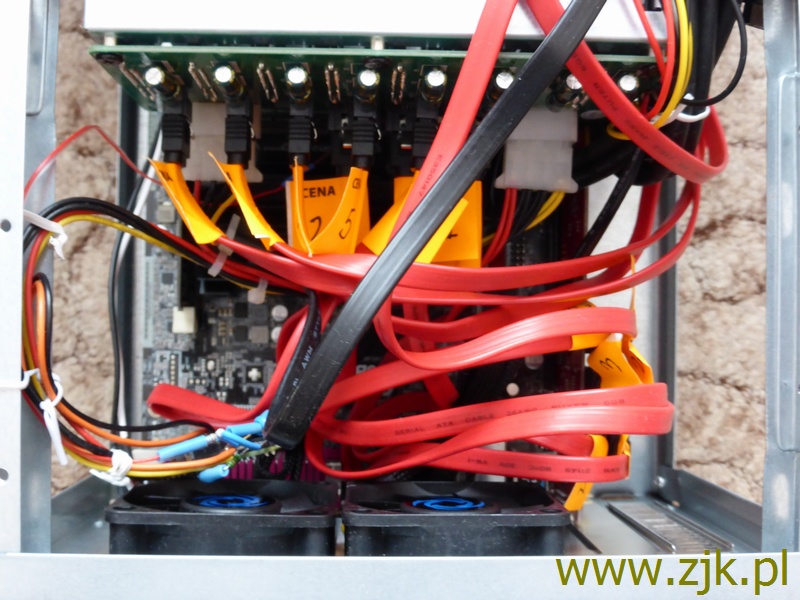

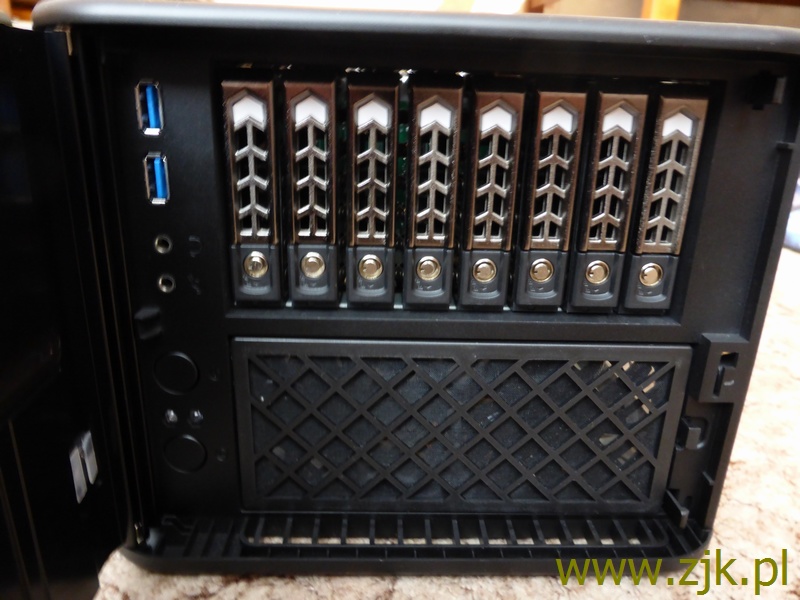

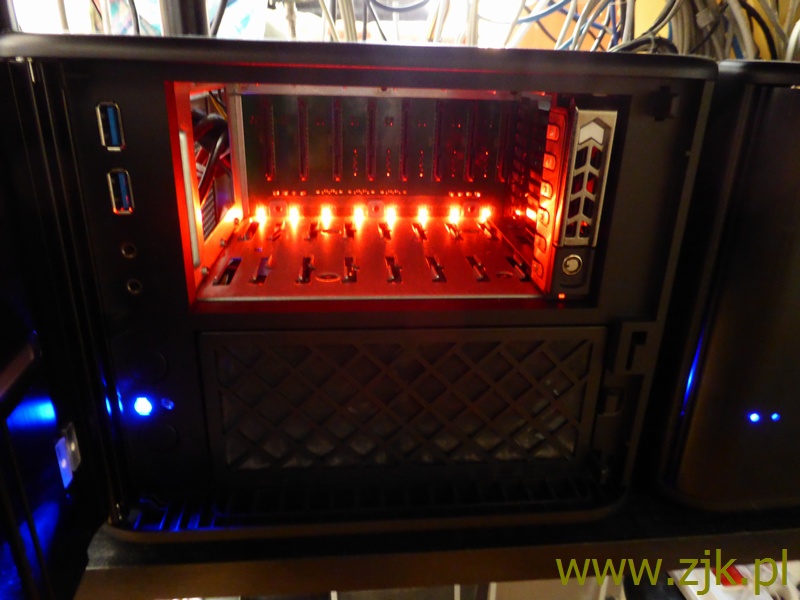

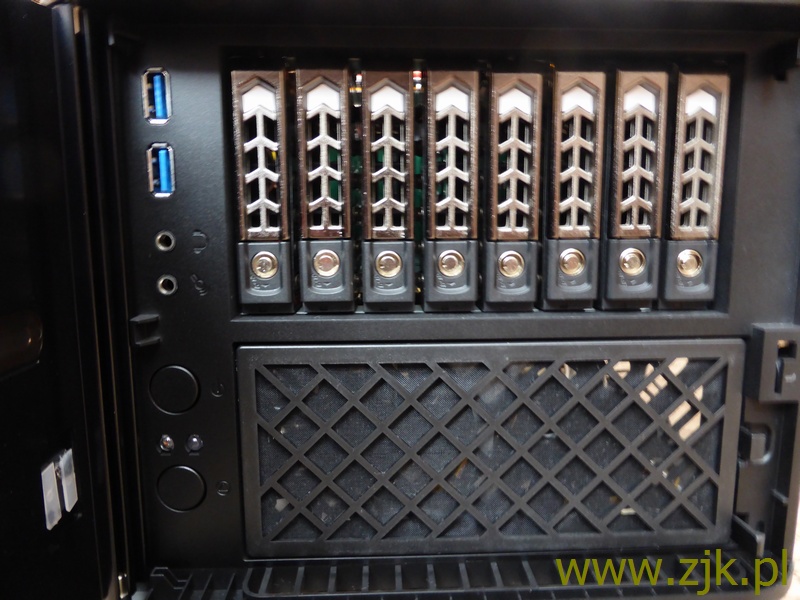

Zdjęcia z montażu serwerów typu NAS.

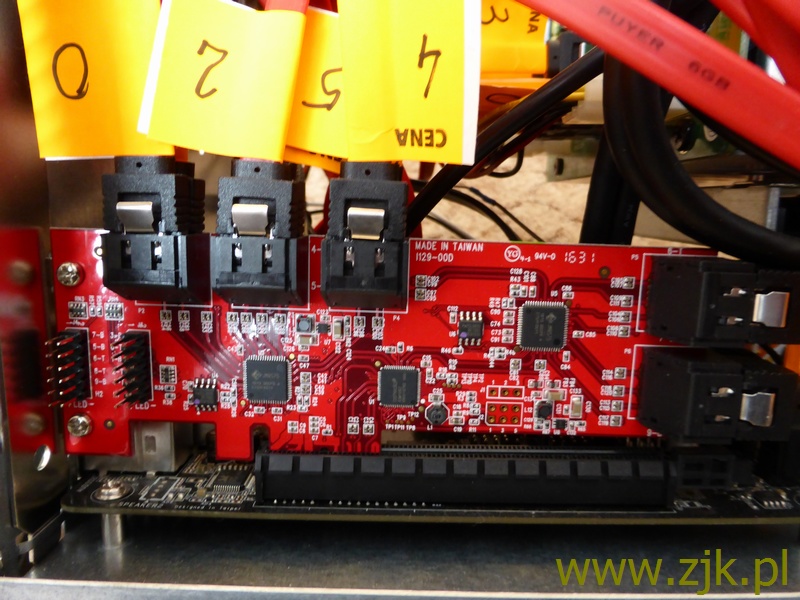

Zwracam uwagę na 10 portową kartę SATA.

Obraz Obraz
Obraz Obraz
Obraz Obraz
Obraz Obraz
Obraz Obraz
Obraz Obraz
Obraz Obraz
Obraz Obraz


Od roku 2016 lipiec

Zdjęcia z montażu paneli chłodzących - wentylatory procesorów mimo deklaracji 50000 h pracy zatarły sie już po ok. 23000 h. Jedynym sposobem na ochronę serwerów było dodanie kilku potężnych 18 i 23 cm wentylatorów zewnętrznych w postaci modułów chłodzących wraz z panelem sterowania.

Obraz Obraz



Od roku 2013 lipiec


Zdjęcia z montażu serwerów

Obraz
Wszelkie prawa zastrzeżone (uwaga: na zdjęciu widoczne wykonane z białej tektury kierownice powietrza,
wymuszające chłodzenie wnętrza obudowy z wykorzystaniem wentylotora procesora:
wlot zimnego powietrza ścianka z prawej strony obudowy, wylot ciepłego powietrza ścianka z lewej strony obudowy)

Typowy zestaw komputerowy w serwerowni:
* Procesor: Intel G1610T Celeron: 2 rzeczywiste rdzenie 2,3 GHz (T - niski pobór mocy) Socket 1155
Instructions sets    MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, EM64T, VT-x
    Name            Intel Celeron G1610T
    Codename        Ivy Bridge
    Specification        Intel(R) Celeron(R) CPU G1610T @ 2.30GHz
    Package (platform ID)    Socket 1155 LGA (0x1)
    CPUID            6.A.9
    Extended CPUID        6.3A
    Core Stepping        E1/L1
    Technology        22 nm
    TDP Limit        35 Watts
    L1 Data cache        2 x 32 KBytes, 8-way set associative, 64-byte line size
    L1 Instruction cache    2 x 32 KBytes, 8-way set associative, 64-byte line size
    L2 cache        2 x 256 KBytes, 8-way set associative, 64-byte line size
    L3 cache        2 MBytes, 8-way set associative, 64-byte line size
    ACPI timer        3.580 MHz
    HPET timer        14.318 MHz
    Perf timer        2.241 MHz
    Sys timer        1.000 KHz
    BCLK timer        99.78 MHz
    Turbo Mode        not supported
    Max non-turbo ratio    23x
    Max turbo ratio        23x
    Max efficiency ratio    16x
    Min Power        24 Watts
    O/C bins        none
    Ratio 1 core        23x
    Ratio 2 cores        23x
    Ratio 3 cores        23x
    Ratio 4 cores        23x
    TSC            2294.7 MHz
    APERF            2294.6 MHz
    MPERF            2294.8 MHz

* Płyta główna: Gigabyte GA-B75N, chipset Intel B75, dualchannel, IT8728
maks. obsługiane przez płytę DDR3-1600 (PC3-12800) do 16 GB 2 gniazda
* Inne cechy płyty głównej:
złącza PCI-E (liczba slotów): 1 x PCI-Express x16
standard kontrolera (liczba kanałów): 1 x Serial ATA III, 3 x Serial ATA II
zintegrowana karta sieciowa: tak x2
zintegrowana karta dźwiękowa: tak 7:1 HD Audio Realtek ALC887
kontrolery: USB 2.0, USB 3.0
porty zewnętrzne: SPDIF out, Audio, 3 x USB, 2 x HDMI, 2 x RJ45, 2 x USB 3.0, 1 x PS/2, 1 x DVI-I
wtyczka zasilania: ATX 24pin pin
standard płyty: mini-ITX


* Pamięć
pamięć 2 * 4 GB, pracuje z parametrami: 166 MHz / 1333 MHz / 10664 GB/s 9-9-9-24
Kingston Blue Max bandwidth PC3-12800 (800 MHz)
Part number KHX1600C9D3/4GX

JEDEC timings table        CL-tRCD-tRP-tRAS-tRC @ frequency
    JEDEC #1        6.0-6-6-16-22 @ 457 MHz
    JEDEC #2        7.0-7-7-19-26 @ 533 MHz
    JEDEC #3        8.0-8-8-22-30 @ 609 MHz
    JEDEC #4        9.0-9-9-24-33 @ 685 MHz
    JEDEC #5        10.0-10-10-27-37 @ 761 MHz
    JEDEC #6        11.0-11-11-30-41 @ 838 MHz
XMP profile            XMP-1600
    Specification        PC3-12800H
    Voltage level        1.650 Volts
    Min Cycle time        1.250 ns (800 MHz)
    Max CL            9.0
    Min tRP            11.25 ns
    Min tRCD        11.25 ns
    Min tWR            15.00 ns
    Min tRAS        33.75 ns
    Min tRC            45.00 ns
    Min tRFC        260.00 ns
    Min tRTP        7.50 ns
    Min tRRD        6.00 ns
XMP timings table        CL-tRCD-tRP-tRAS-tRC-CR @ frequency (voltage)
    XMP #1            6.0-6-6-18-24-0T @ 533 MHz (1.650 Volts)
    XMP #2            7.0-7-7-21-28-0T @ 622 MHz (1.650 Volts)
    XMP #3            8.0-8-8-24-32-0T @ 711 MHz (1.650 Volts)
    XMP #4            9.0-9-9-27-36-0T @ 800 MHz (1.650 Volts)

* Dyski WD Black 2,5 cala 7200 obr. 500 GB, SATA 2 + WD Black 2,5 cala 7200 obr 750 GB SATA 2
* od sierpień 2014 dysk 2 TB 2,5 cala 5400 obr., WD Green
* sumarycznie ok. kilku TB

* Wspólny zasilacz 80PLUS Gold Thermaltake 550 W (spoczynkowy pobór mocy 7,5 W)

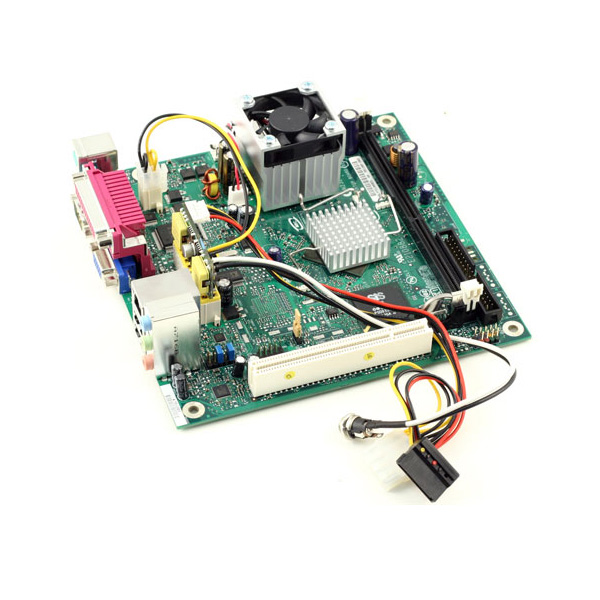

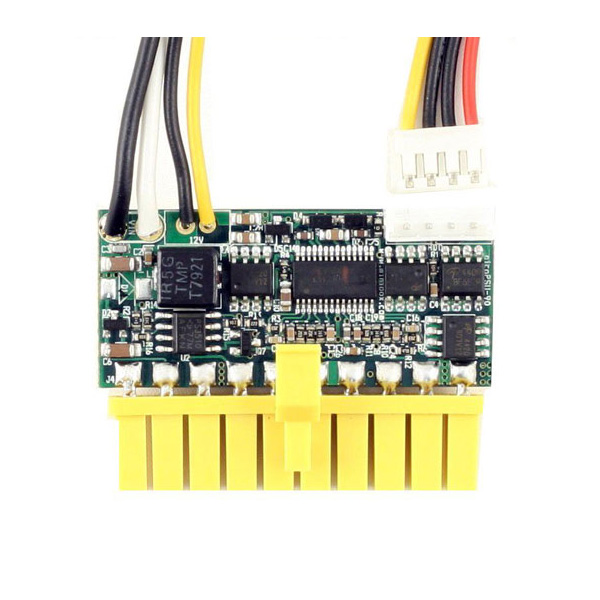

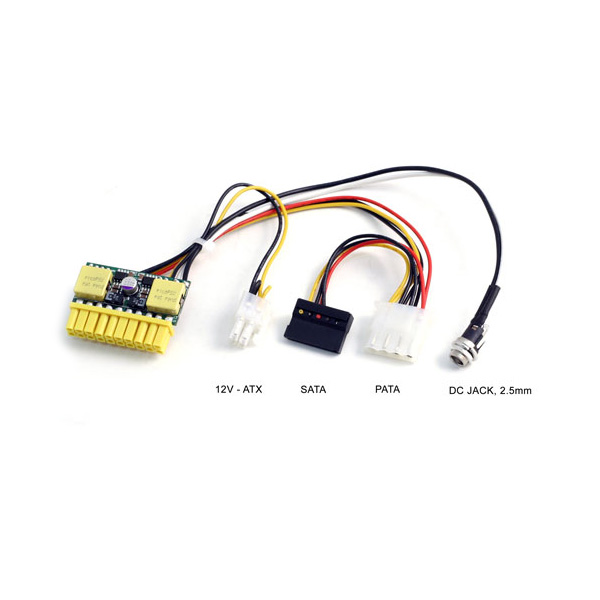

* Zasilacz PicoPSU-90 90 W
PicoPSU-90 zasilanie 12V DC-DC ATX
- Najmniejszy DC-DC ATX
- 90 W
- 12 V wejście
- 100% cichy, bez wentylatora
- Podłączany bezpośrednio do złącza ATX
- Kabel 4 pin P4
- Kabel ATX 12 V
- Konfigurowalne wiązki przewodów
- Idealny dla płyt Mini-ITX
- Kondensatory OSCON / POSCAP, Japonia
- Produkowany przez mini-box.com
- Zgodny z ROHS
-  31 x 45 x 13 mm
Obraz Obraz Obraz
Źródło: mini-box.com

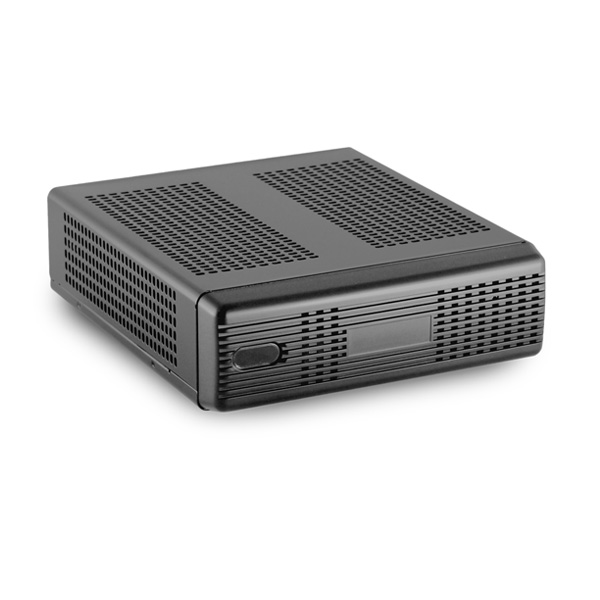

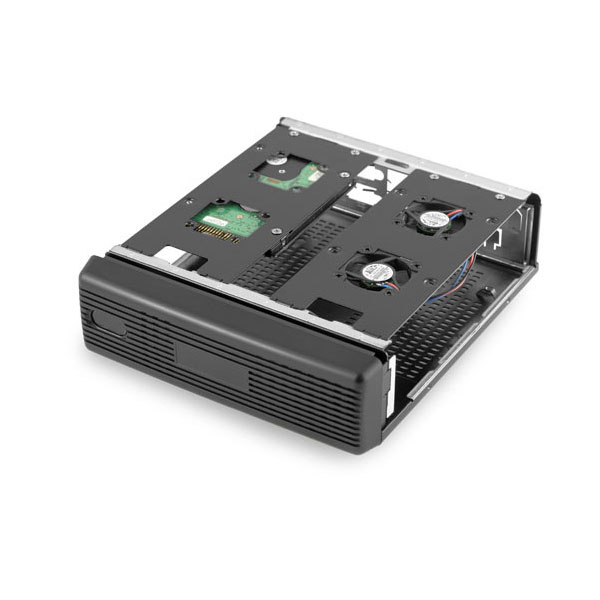

* Obudowy mini-itx: M350 Mini-ITX
- Uniwersalny mini-ITX
- Bez wentylatora, konwekcja naturalna mini-ITX
- Ukryty obszar USB / WiFi / Storage
- Inteligentny przycisk zasilania
- Vesa, DIN-Rail, opcje przewozu ściany montowania
- Otwór anteny SMA
- Maksymalnie dwa 2,5 "dyski
- Wymiary 192 x 210 x 62 mm
- Pojemność (L) = 2.5L
- Powierzchnia na logo OEM
- Ochronas RFI (ekranowanie)
- Obudowa wymaga niskiego profilu chłodzący procesory Intel Socket
Obraz Obraz
Źródło: mini-box.com

Pobór mocy (serwerów + osprzęt, który zużywa ok. 25 W):
- ca. 115 W
- 1 komp 19 W, dla max. obciążenia 35 W
- regulacja mocy powerd (acpi)

* Wewnętrzna sieć zmieniona z 100 Mb na 1 Gb (kable, switche)

* Do zestawów powyżej: serwery pfSense

Konwertery do wentylatorów: wyjście PWM na płycie głównej do wyjście wentylatora DC
Projekt i wykonanie: Zbigniew Kulesza
Obraz Obraz



Do roku 2013

dostawca Elmark Automatyka Sp. z o.o. (http://www.elmark.com.pl)


*****

"ciastko" Advantecha: PCM-9387
3.5" SBC with Intel® ULV Celeron® M, VGA, LVDS, DVI, LAN, USB
Embedded Intel® ULV Celeron® M 600 MHz and 1.0 GHz processor
DDR memory support
1000Base-T Ethernet (Optional)
2-channel two x 18-bit LVDS LCD display (two x 24-bit optional)
Three USB 2.0 ports
10 W low power
+5 V and +12 V power; or single +5 V power

Specifications
Processor System: CPU Onboard intel Celeron 600 MHz / 1 GHz
Front Side Bus 400 MHz
L2 Cache Up to 512 KB (depending on CPU type)
Chipset Intel 852GM GMCH + ICH4
BIOS Award 4 Mbit
Memory Technology DDR 266 MHz Max. Capacity 1 GB Socket 1 x 200-pin SODIMM
SSD CompactFlash Card Type I Rear I/O
VGA 1, COM 1, RJ-45 1, USB 1, K/B, Mouse 1, I/O Interface LPT 1, RS-232 1, RS-232/422/485 1, K/B 1, Mouse 1
USB 3 x USB 2.0
Audio AC97, Lin-in, Lin-out, Mic-in
IrDA 115 kbps, SIR, IrDA 1.0 complaint (optional)
GPIO 4-bit general purpose Input/Output
SMBus Supported
EIDE Mode UDMA 33 Channel 1
Expansion Slot PCI-104 1
Ethernet Speed 10/100Mbps 10/100/1000Mbps (optional)
Controller Intel 82551QM (with Wake on LAN)
Intel 82541PI (Gigabit, Optional) Interface 1 x RJ-45
Display Controller Intel 852GM VRAM
Optimized Shared Memory Architecture up to 64 MB system memory
LVDS LCD 1 x 36-bit LVDS (48-bit LVDS optional), Panel 16:9 wide screen panel supported
Dual Independent Display CRT + LVDS, CRT + DVI / LVDS + DVI
Environment Operation Temperature 0 ~ 60° C (32 ~ 140° F)
Operating Humidity 10% ~ 90% relative humidity, non-condensing
Power Power Type AT / ATX
Power Supply Voltage +5 V ±5%, +12 V ±5%; or supports single +5 V power
Power Consumption
Max. : +5 V @ 2.0 A, +12 V @ 0.02 A (ULV Celeron M 600/DDR 256 MB)
Power Management: APM1.2, ACPI2.0, wake on LAN, and modem ring-in functions
Battery Lithium 3 V / 196 mAH
Watchdog Timer: Output System reset, Interval Programmable 1 ~ 255 sec
Physical Characteristics: Dimensions (L x W) 146 x 102 mm (5.7" x 4")
Weight 0.85 kg (1.87 lb), weight of total package
RoHSCOMPLIANT2002/95/EC

*****

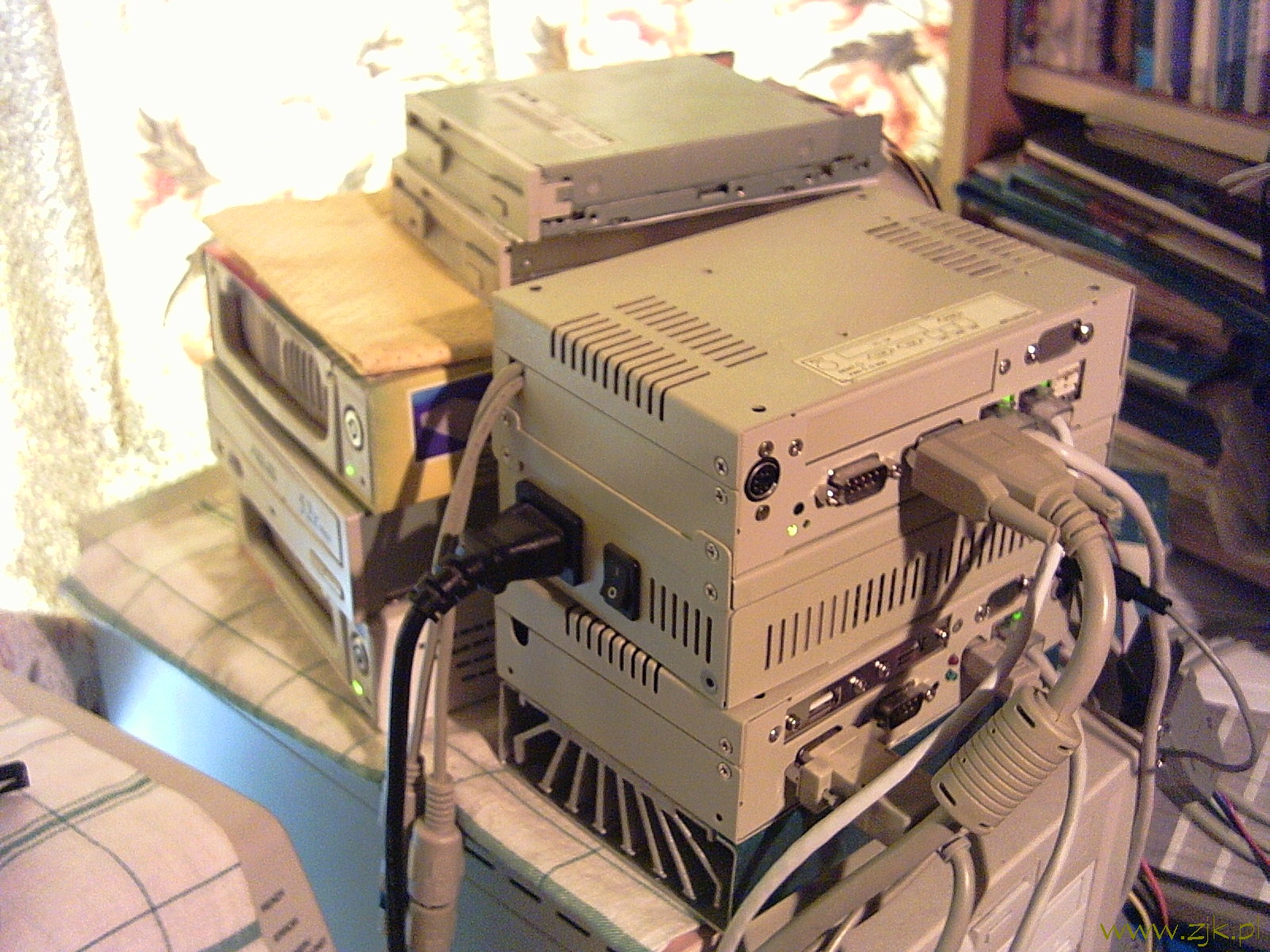

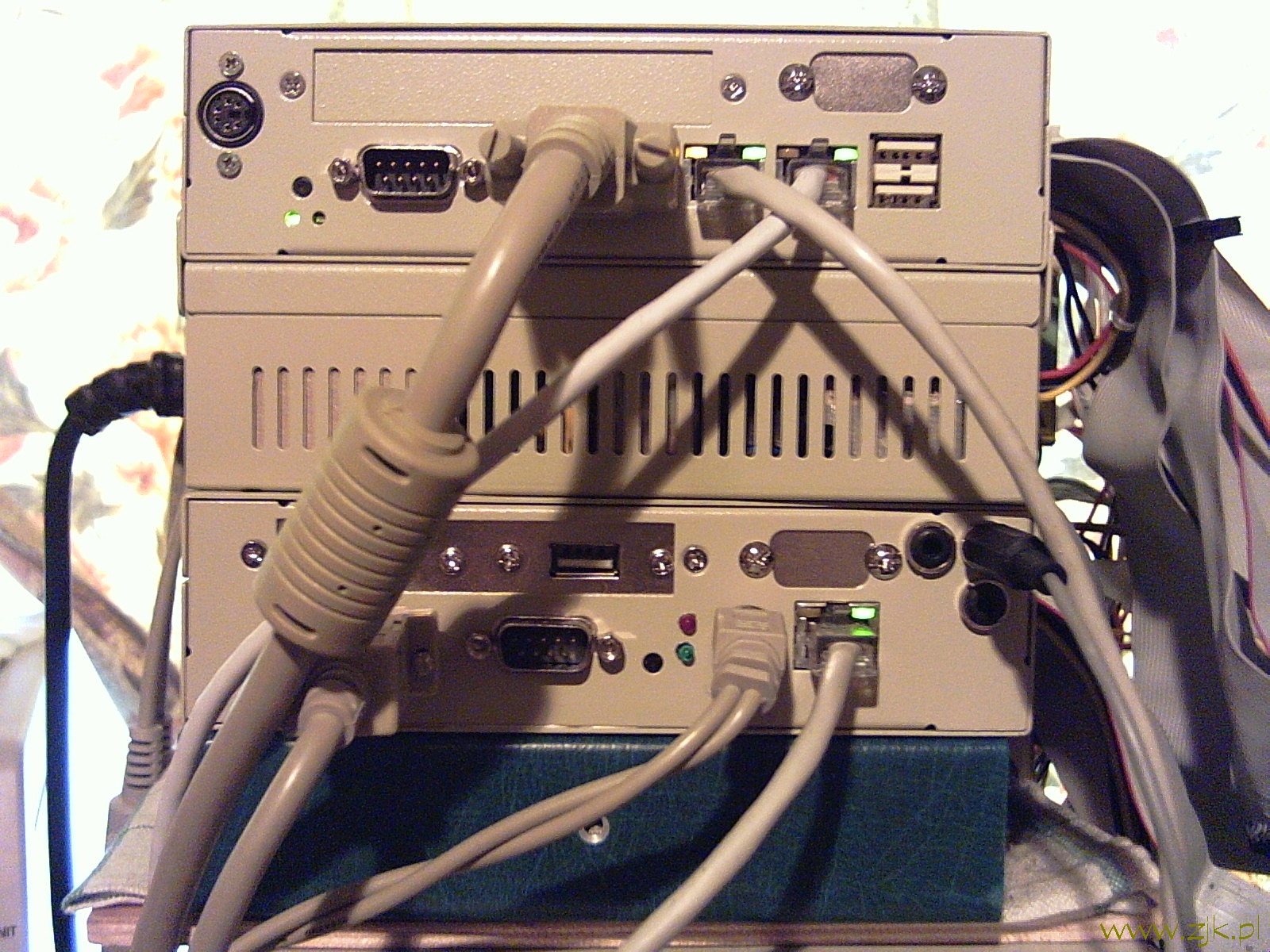

Starsza, nieużywana już konfiguracja serwerów ;-)

serwer serwery

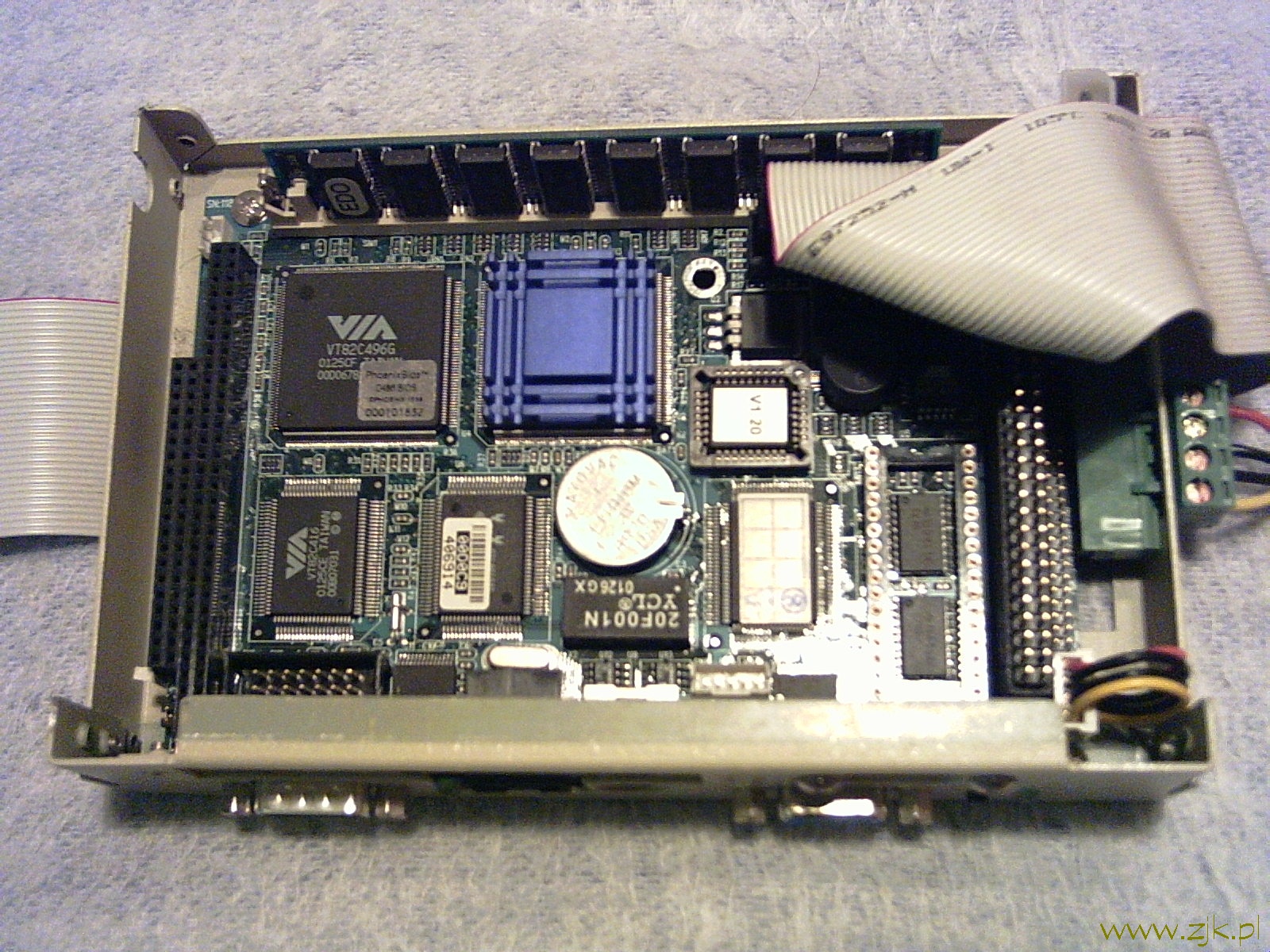

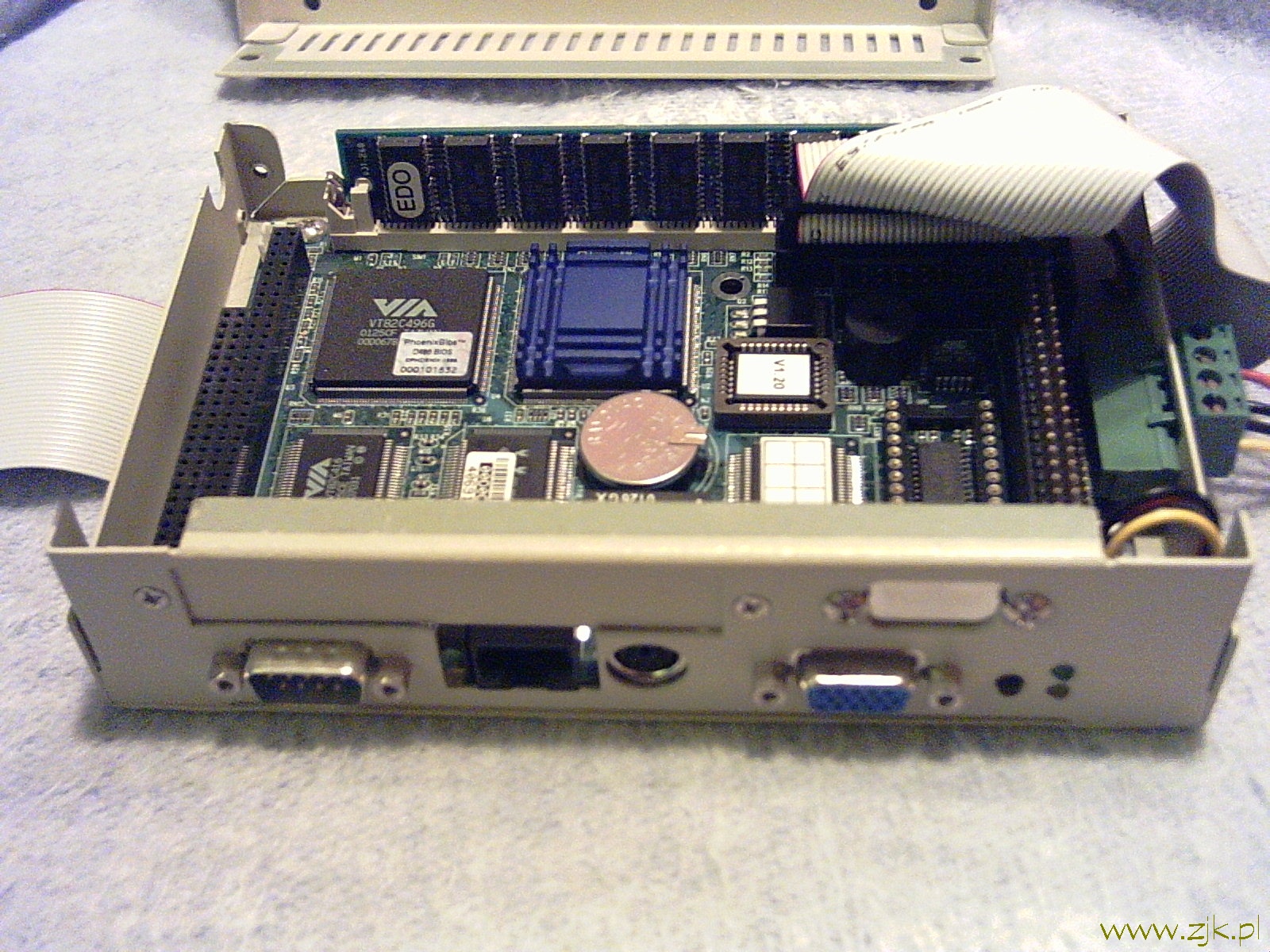

"ciastko" Advantecha: PCM-9372 3.5" SBC with VIA® Eden,
VGA, LCD, LVDS, LAN, USB
* Embedded low power VIA® Eden 400/667 MHz or VIA C3-LP 1 GHz processor
* Fanless, 0 ~ 60° C operation (Eden 400/667)
* Supports LCD backlight turn-off function
* 100/133 MHz FSB and four AGP graphics for high performance applications
* 2-Channel LVDS interface


Specifications
General
* CPU Embedded VIA low power Eden 400/667 or VIA C3-LP 1 GHz processor, 128KB L1 cache memory on die
* 2nd Cache Memory 64 KB on the Eden processor
* System Chipset VIA PN133T (VT8606, VT82C686B, 133 MHz FSB)
* BIOS AWARD® 256 kbit Flash BIOS
* System Memory 1 x SDRAM 144-pin SODIMM, Max. 512 MB PC133
SODIMM for all model, optional PC100 SODIMM for
PCM-9372-J0A1E
* Power Management
* SSD CompactFlash® card Type I/II
* WatchDog Timer 1 ~ 62 sec, 62 level timer intervals system reset or IRQ11
* Expansion Interface PC/104
* Battery Lithium 3 V/196 mAH
I/O
* I/O Interface 1 x EIDE (Ultra DMA100), 1 x FDD, 1 x K/B, 1 x Mouse, 1 x RS-232/422/485, 1 x RS-232, 1 x LPT
* USB 2 x USB ports, USB 1.1 compliant
* Audio VIA 82C686 support AC’97 2.0 compliant, Mic-in, Line-in, Line-out
* IrDA 115 kbps, IrDA 1.1 compliant
* GPIO N/A
* Ethernet Chipset RealTek® RTL8100 Speed 10/100 Mbps (optional) Interface 1 x RJ45
* Standard IEEE 802.3u 100BASE-T Fast Ethernet compatible
Built-in boot ROM in Flash BIOS
EIDE UDMA/100, Audio, COM 2, LPT
Eden CPU on solder side PC/104 connector
FDD, USB
CRT display, COM1, KB/mouse, Ethernet, LVDS, LCD Display
SODIMM up to 512 MB
CompactFlash™ on solder side
Display
* Chipset VIA VT8606 Twister® chip with Integrated S3® Savage4™ 2D/3D/Video Accelerator
* Memory Size 8/16/32 MB frame buffer using system memory
* Resolution CRT Mode:1280 x 1024 @16 bpp (60 Hz), 1024 x 768 @ 16 bpp (85 Hz) LCD/Simultaneous
Mode:1280 x 1024 @ 16 bpp (60 Hz), 1024 x 768 @ 16 bpp (60 Hz)
* LCD Interface 4 x AGP VGA/LCD interface, Support for 9, 12, 18, 24, 36-bit TFT and 16 or 24-bit DSTN panels up to SXGA resolution
* LVDS Interface 2-Channel (2 x 18-bit) LVDS interface
* TV-Out (optional) Supports both NTSC/PAL, S-video and Composite Video via PCM-232 TV-out module (with optional BIOS)
* Dual Independent N/A Display
Mechanical and Environmental
* Dimension (L x W) 146 x 102 mm (5.7" x 4")
* Weight 0.85 kg (weight of total package)
* Operating Temperature 0 ~ 60° C (32 ~ 140° F)
* Operating Humidity 0% ~ 90% Relative Humidity, non-condensing Power
* Power Supply Voltage +5 V ± 5%, +12 V ± 5%
* Power Consumption Max.: 4.5 A @ +5 V, 1.3 A @ +12 V
Typical: 2.08 A @ +5 V, 0.08 A @ +12 V
(with 128 MB DRAM, Eden 400 MHz CPU)
2.33 A @ +5 V, 0.08 A @ +12 V
(with 128 MB DRAM, Eden 667 MHz CPU)

*****
Najstarszy komputer - klasy 586 ;-)

serwer serwery


"ciastko" Advantecha PCM-5823 z procesorem National Semiconductor Geonode GX1-300 (300MHz, MMX)
pamięć 128MB


chipset NS CX5530
EIDE DMA33 (+ gniazdo Compact Flash), FDD, 2 * serial (232 + 422/485 + infrared), parallel (EPP/ECP), 2 * USB 1.0, APM 1.1, watchdog, dźwięk AC97
grafika - zintegrowany akcelerator CRT (zwykły monitor) + TFT LCD; tryby: do 1280*1024, do 16bpp, do 120Hz, pamięć współdzielona 1-4MB
wersja z podwójnym Ethernetem 10/100Mbps:  2 * Intel 82559ER
rozmiar obudowy: 16,5 x 11 x 4,5 cm (mieści się na dłoni)
rozmiar płyty głównej: 14,5 x 10,2 cm (standard przemysłowy)


pobór mocy (zmierzony):
"płyta główna" całość - 6,5W
do tego HD Seagate Barracuda IV 40 GB olejowy (serwer pracuje non stop w domu) - 4,5W
oraz CD ASUS 52x  - 1,2W i inne "przyległości"
suma z subminiaturowym specjalizowanym zasilaczem impulsowym Advantech (9W) - ok. 21W



Powrót na stronę główną - Info o stronie, prawa autorskie, legalność itd. tutaj
Prywatne serwery Zbigniewa Kuleszy zjk.pl. Aktualny dostawca Internetu - Vectra.pl, Wszelkie prawa zastrzeżone. Zespół redakcyjny zjk.pl: zjk7@wp.pl
W sprawie treści i działania strony oraz w sprawie funkcjonowania i udostępniania treści na serwerach zjk.pl - kontakt z administratorem: webmaster@zjk.pl lub zjk7@wp.pl

Valid HTML 4.01 TransitionalValid XHTML 1.0 TransitionalPoprawny CSS!Poprawny CSS!

Copyright (c): Zbigniew Kulesza, Sieradz 2002-2017
