PRACA DYPLOMOWA
INŻYNIERSKA
"Mikroprocesorowy system
sterowania urządzeń akwariowych w hodowli ryb"
Autor
pracy:
Piotr Paweł Wysokiński
Opiekun
pracy:
Prof. dr hab. inż. A. Napieralski
Dodatkowy
opiekun: mgr inż. Zbigniew Kulesza
Streszczenie:
Praca
została poświęcona zagadnieniu wspomagania opieki nad sztucznym ekosystemem
akwarium realizowanym poprzez sterowanie urządzeniami akwariowymi za pomocą
zewnętrznego systemu. Do realizacji projektu wykorzystana została warstwa
sprzętowa bazująca na 8-bitowym mikrokontrolerze AVR z serii ATmega32,
taktowanym zewnętrznym rezonatorem kwarcowym o częstotliwości 12 MHz.
Pierwszym
etapem pracy był dobór układów peryferyjnych komunikujących się z
mikrokontrolerem. Wyboru dokonano w drodze arbitrażu spośród popularnych
rozwiązań. W projekcie wykorzystano zegar czasu rzeczywistego PCF8563,
termometr cyfrowy DS18B20, układ konwertera napięciowego modułu USART do
obsługi interfejsu RS232 - MAX232 oraz wyświetlacz alfanumeryczny LCD
kompatybilny ze sterownikiem HD44780. Sterowanie zewnętrznymi urządzeniami
akwariowymi zrealizowano za pomocą układu zbudowanego z optotriaka MOC3041 oraz
triaka BT136.
W
drugim etapie realizacji projektu utworzono schemat ideowy urządzenia oraz
projekt płytki obwodu drukowanego (PCB). Dla większej elastyczności w
dostosowywaniu urządzenia do potrzeb konkretnego użytkownika, wyjście i wejście
modułu USART mikrokontrolera wyprowadzono za pomocą złącza a blok obsługi
interfejsu RS232 zaprojektowano jako oddzielny układ opcjonalnie łączony z
urządzeniem. Do wykonania projektu schematu ideowego oraz płytki PCB użyto
programu Altium Designer.
Kolejnym
krokiem było opracowanie warstwy programowej. Oprócz zapewnienia podstawowej
funkcjonalności urządzenia poprzez implementację sterowników układów
peryferyjnych, dużą uwagę poświęcono bezpieczeństwu i stabilności pracy
wynikającymi z odpowiedzialnej roli pełnionej przez urządzenie. Uwzględniono
zapis ustawień do pamięci nieulotnej EEPROM - zabezpieczenie przed przerwami w
dostawie energii oraz wykorzystanie timera Watchdog restartującego układ w
przypadku zawieszenia procesora. Opracowano także prosty, intuicyjny interfejs
użytkownika, kontrolowany za pomocą czterech przycisków, umożliwiający łatwe
programowanie układu.
Ostatnim
etapem pracy było testowanie działania prototypu urządzenia, wykrycie
ewentualnych problemów oraz przedstawianie propozycji sposobów ich rozwiązania.
Na zakończenie opracowano propozycje zmian w następnych wersjach układu
sterowania oraz pomysły rozbudowy urządzenia o nową funkcjonalność.
|
|

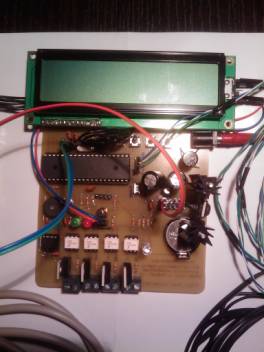

Moduł główny urządzenia |
Moduł USART |
|

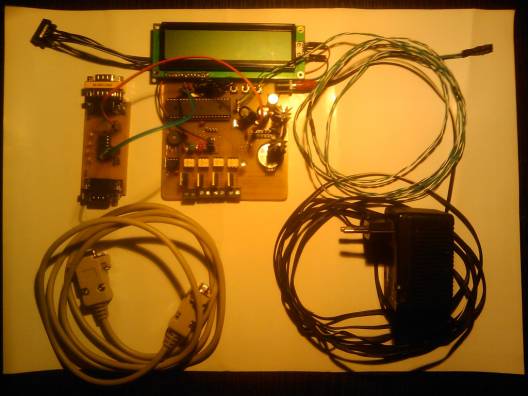

Wszystkie elementy |
|

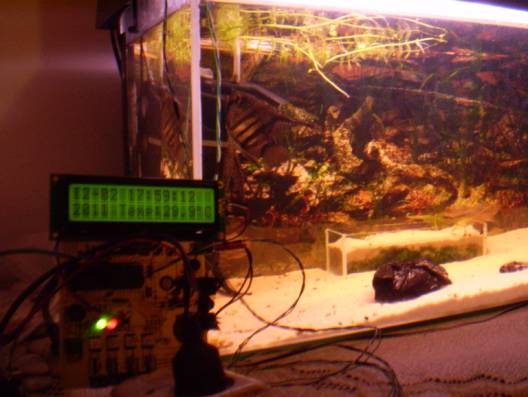

Widok na tle akwarium |
|

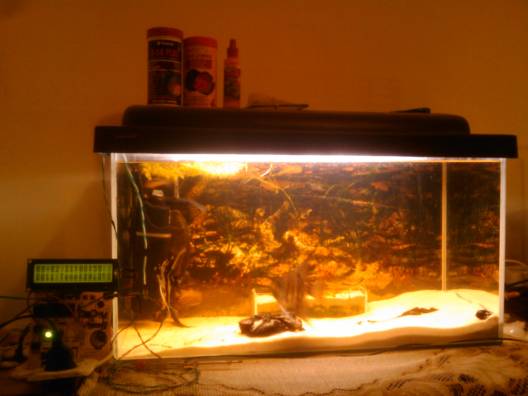

Widok akwarium |
