Zadanie 2.2 (Tydzień 7, opcja 2) Tranzystor JFET

2.2.1 Charakterystyki wyjściowe tranzystora JFET

Narysować na wspólnym wykresie i porównać charakterystyki wyjściowe tranzystora JFET, którego model

ma następujące parametry:

.MODEL XJFET NJF

VTO= -3V

BETA=1E-4

LAMBDA=2E-2

+

CGS=2PF

CGD=2PF

PB=1V

IS=1E-14

i charakterystyki tranzystora JFET dla modelu wbudowanego w program PSPICE

.MODEL XJDEF NJF

Napięcie VDS zmienia się od 0 do 25 V z krokiem 0,5V.

Napięcie VGS zmienia się od ­2 do 1V z krokiem 1,0V.

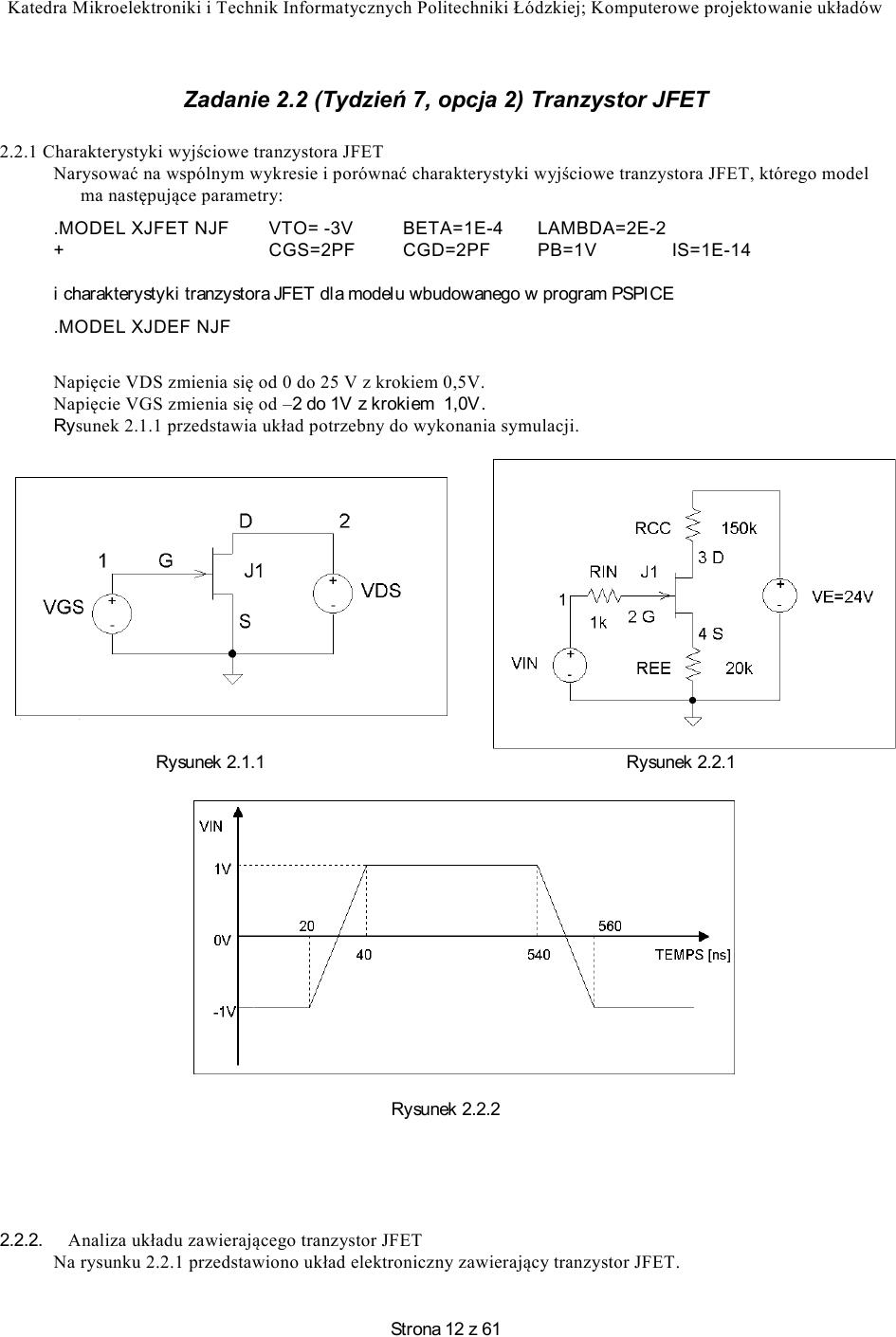

Rysunek 2.1.1 przedstawia uklad potrzebny do wykonania symulacji.

Rysunek 2.1.1

Rysunek 2.2.1

Rysunek 2.2.2

2.2.2.

Analiza ukladu zawierającego tranzystor JFET

Na rysunku 2.2.1 przedstawiono uklad elektroniczny zawierający tranzystor JFET.
